- Винт с шестигранной головкой
- HEINRICH KIPP WERK GmbH & Co. KG

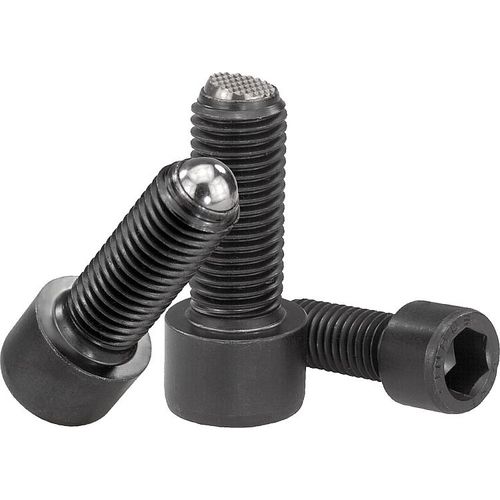

Винт с шестигранной головкой K0380 seriesс шестигранным углублениемиз стали
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Головка
- с шестигранной головкой
- Шлиц
- с шестигранным углублением
- Материалы
- из стали
- Диаметр
МИН.: 4 mm
(0,157 in)МАКС.: 24 mm
(0,945 in)- Длина
МИН.: 9,9 mm
(0,39 in)МАКС.: 94,7 mm
(3,73 in)
Описание
Материал:
Болт – закаленная сталь.
Шар – подшипниковая сталь.
Исполнение:
Класс прочности болта минимум 10.9, чёрный.
Шар закалённый, чистый.
Указание:
Форма A с полным шаром используется тогда, когда требуется чистая, полированная поверхность зажима. Форма B, имеющая шар с лыской, позволяет зажимать, закреплять или подпирать без перекоса неплоскопараллельные поверхности, так как подвижно установленный шар может поворачиваться на угол до 9°.
Указание на чертеже:
Форма A: с шаром
Форма B: с шаром с лысками
Форма BV: шар с лысками со стопорением вращения
Форма F: с шаром с лысками, рифлёная
Форма FV: шар с лысками, рифлёный со стопорением вращения
Каталоги
K0380
3 Страницы
