Зажимный патрон на пружине K1500 series

зажимный патрон на пружине
зажимный патрон на пружине
зажимный патрон на пружине
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
на пружине

Описание

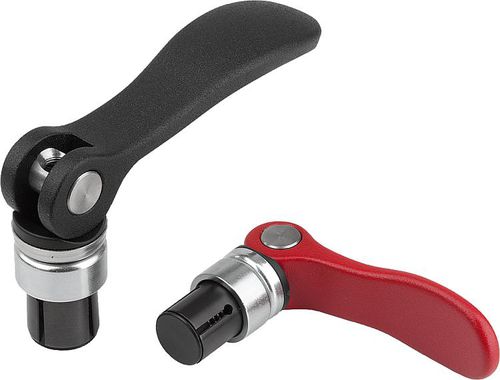

С запатентованной системой зажима обе детали выставляются в точное положение с геометрическим замыканием и затем соединяются путем зажима с силовым замыканием. Регулировка диапазона зажима и удерживающего усилия. Материал: Рычаг ручки из алюминиевого литья EN AC-46200. Упорная шайба из армированной стекловолокном пластмассы PA 66 GF 35-X. Осевой штифт, нержавеющая сталь. Стяжной болт, шайба, зажимная оправка, тарельчатая пружина из стали. Исполнение: Рукоятка с порошковым покрытием, цвет черный с эффектом микроструктуры или красный цвет RAL 3003 с эффектом микроструктуры. Упорная шайба, цвет черный. Шайба, синепассивированная. Стяжной болт и зажимная оправка, вороненая сталь. Указание: Усилие удержания на стяжном болте регулируется индивидуально с помощью отвертки. Для предварительной настройки рекомендуется установить эксцентриковый рычаг в вертикальное положение, когда зажимная оправка прилегает в отверстии. Работоспособность зажимной оправки была испытана в отверстиях с классом допуска H7. Все значения в отношении усилия удержания являются справочными и указаны без учета запаса прочности. Пригодность для каждого конкретного случая применения должна быть проверена пользователем.

Каталоги

Для этого товара не доступен ни один каталог.

Посмотреть все каталоги HEINRICH KIPP WERK GmbH & Co. KG

Другие изделия HEINRICH KIPP WERK GmbH & Co. KG

Operating parts | standard elements
