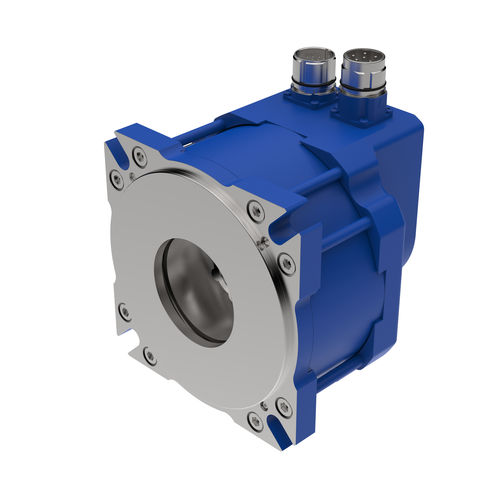

Серводвигатель AC ICM 14J

400 В230 ВIP65

Технология со встроенной муфтой позволяет еще более компактно устанавливать серводвигатели. Муфта располагается внутри вала ротора, что делает установку очень короткой. - Наша более крупная версия популярного ICM 09J, ICM 14J, с номинальной скоростью 3000 об/мин, номинальным крутящим моментом 7,0 Нм и длиной 80,9 мм. - Вес - 6,0 кг. - Резольвер, протокол Hiperface, EnDat и ряд совместимых с приводами распиновок. - Двигатели могут поставляться как с тормозом, так и без него. - Стандартная степень защиты IP 65, можно заказать IP 67. - Технология со встроенной муфтой позволяет еще более компактно устанавливать серводвигатели. - Дополнительную информацию см. в техническом описании ICM 14J. Двигатель с внутренней муфтой, ICM 14J Данные о продукте: - Номинальная скорость [об/мин]: 3000 - Низкоскоростной крутящий момент [Нм]: 10.0 - Номинальный крутящий момент [Нм]: 7,0 - Пиковый крутящий момент [Нм]: 22,5 - Номинальный ток [A]: 5.3 - Длина* [мм]: 80,9 - Размер фланца [мм]: 140 - Масса** [кг]: 6,0 - Инерция [кгсм^2]: 13.3 * Без преобразователя и тормоза ** С резольверной системой обратной связи Муфты: В настоящее время доступны два типа муфт, все с использованием металлических сильфонов. Имеется два варианта длины сильфона, рассчитанных на биение 0,2 и 0,3 мм соответственно. Жесткость обеих длин составляет около 9 кНм/рад. В модели CBE используется расширяющийся вал. Стандартный диаметр расширяющегося вала - 16f7; другие валы поставляются по запросу. В модели CBC используется один винт для зажима вокруг вала машины. Она может поставляться для установки на валы от ø5 до ø20 мм для ICM09 и до ø25 для ICM14.
