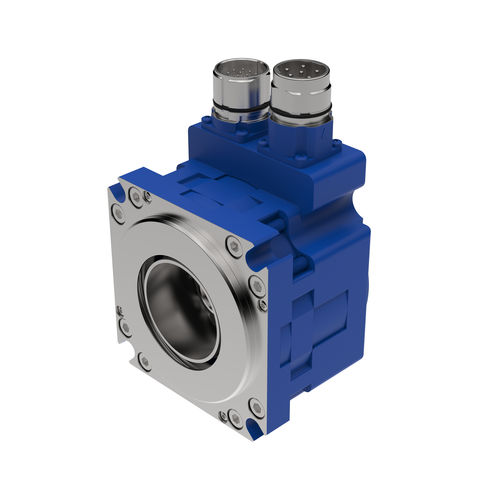

Синхронный двигатель ICM 09J

AC400 В230 В

Технология со встроенной муфтой позволяет еще более компактно устанавливать серводвигатели. Муфта располагается внутри вала ротора, что делает установку очень короткой. - Наш самый продаваемый двигатель ICM, ICM 09J, с номинальной скоростью 3000 об/мин, номинальным крутящим моментом 2,3 Нм и компактной длиной 59,6 мм. - Вес составляет всего 2,1 кг. - Резольвер, протокол Hiperface, EnDat и ряд совместимых с приводами распиновок. - Двигатели могут поставляться как с тормозом, так и без него. - Стандартная степень защиты IP 65, можно заказать IP 67. - Технология со встроенной муфтой позволяет еще более компактно устанавливать серводвигатели. - Дополнительную информацию см. в техническом описании ICM 09J. Технические характеристики ICM 09J: - Номинальная скорость [об/мин]: 3000 - Крутящий момент на низких оборотах [Нм]: 2,8 - Номинальный крутящий момент [Нм]: 2,5 - Пиковый крутящий момент [Нм]: 7,3 - Номинальный ток [A]: 2,3 - Длина* [мм]: 59.6 - Размер фланца [мм]: 92 - Масса** [кг]: 2,1 - Инерция [кгсм^2]: 2,6 * Без преобразователя и тормоза ** С резольверной системой обратной связи Муфты: В настоящее время доступны два типа муфт, все с использованием металлических сильфонов. Имеется два варианта длины сильфона, рассчитанных на биение 0,2 и 0,3 мм соответственно. Жесткость обеих длин составляет около 9 кНм/рад. В модели CBE используется расширяющийся вал. Стандартный диаметр расширяющегося вала - 16f7; другие валы поставляются по запросу. В модели CBC используется один винт для зажима вокруг вала машины. Она может поставляться для установки на валы от ø5 до ø20 мм для ICM09 и до ø25 для ICM14.
