Проходной изолятор для панелей S15_PFT_STR-FM_AC_F_CRT_w/o-contactsдля передней панелис несколькими проходамиIP65
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Применение изделия
- для панелей, для передней панели
- Конструкция
- с несколькими проходами
- Уровень защиты
- IP67, IP65
Описание
Обзор продукта

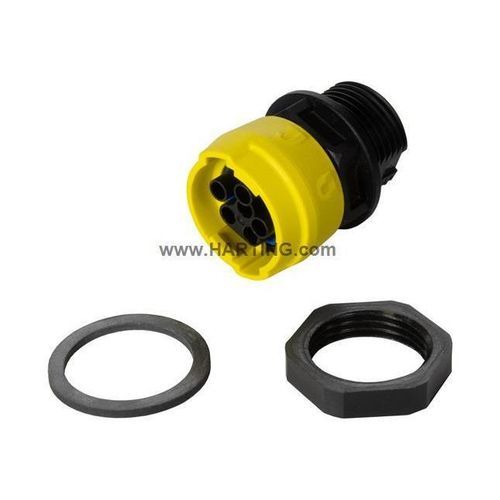

Панельный проходной разъём для переднего монтажа. Изображение приведено для иллюстрации. См. описание продукта.
Идентификация
Версия
Технические характеристики
Свойства материалов
Требования и сертификаты
Коммерческие данные
Характеристики
Панельный проходной разъём для переднего монтажа. Изображение приведено для иллюстрации. См. описание продукта.
Идентификация
- Категория: Разъёмы
- Серия: Круглые разъёмы Размер 15
- Элемент: Панельный проходной разъём
- Спецификация: для переднего монтажа
Версия
- Пол: Гнездовой (female)
- Экранирование: без экрана
- Число контактов: 5 (2 сигнальных, 3 силовых)
- Контакт PE: Да
- Тип блокировки: Переключающаяся (toggle)
- Комплектация: вкл. фиксирующую гайку
- Детали: Кримп-контакты заказываются отдельно. Толщина панели: макс. 5 мм с фиксирующей гайкой; >5 мм — только с заземлённым металлическим корпусом или пластиковым корпусом.
Технические характеристики
- Сечение проводника: 0.14 ... 2.5 mm² (AWG 26 ... AWG 14)
- Номинальный ток (сигнал): 10 A; Номинальное напряжение (сигнал): 63 V AC/DC; Импульсное напряжение (сигнал): 1.5 kV; Степень загрязнения (сигнал): 3
- Номинальный ток (питание): 16 A; Напряжение проводник-земля (питание): 450 V AC / 600 V DC; Напряжение проводник-проводник (питание): 630 V AC/DC; Импульсное напряжение (питание): 6 kV; Степень загрязнения (питание): 3
- Момент затяжки (фиксирующая гайка): 2 Nm
- Рабочая температура: -30 ... +90 °C
- Число соединений: ≥ 100
- Степень защиты (IEC 60529): IP65 / IP67
- Изоляционная группа: I (CTI ≥ 600)
- Толщина панели: 1 ... 10 mm
Свойства материалов
- Материал вкладыша: Полиамид (PA), цвет: чёрный
- Материал кожуха/корпуса: Полиамид (PA)
- Класс горючести (UL 94): V-0
- RoHS: соответствует; ELV: соответствует; China RoHS: e
- REACH / SVHC / Приложение XIV / Приложение XVII: Не содержится
- California Proposition 65: Не содержится
Требования и сертификаты
- IEC 61076-2-116
- IEC 61984
Коммерческие данные
- Размер упаковки: 25
- Страна происхождения: Румыния
- Европейский таможенный тарифный номер: 85366990
- eCl@ss: 27440103 (Шасси разъёма датчик-исполнитель)
- UNSPSC 24.0: 39121413
Характеристики
- Тип: Панельный проходной разъём, передний монтаж
- Контакты: 5 (2 сигнал, 3 силовых) с PE-контактом
- Фиксация: Переключающаяся блокировка; вкл. фиксирующая гайка
- Электрические параметры (сигнал): 10 A / 63 V AC/DC; импульс 1.5 kV
- Электрические параметры (питание): 16 A; 450 V AC (проводник-земля), 600 V DC (проводник-земля), 630 V AC/DC (проводник-проводник); импульс 6 kV
- Защита: IP65 / IP67
- Рабочая температура: -30 ... +90 °C
- Диапазон проводников: 0.14 ... 2.5 mm² (AWG 26 ... 14)
- Материал: Полиамид (PA), вкладыш чёрный, UL94 V-0
- Соответствие: RoHS, ELV, REACH/California Prop 65 – не содержится
