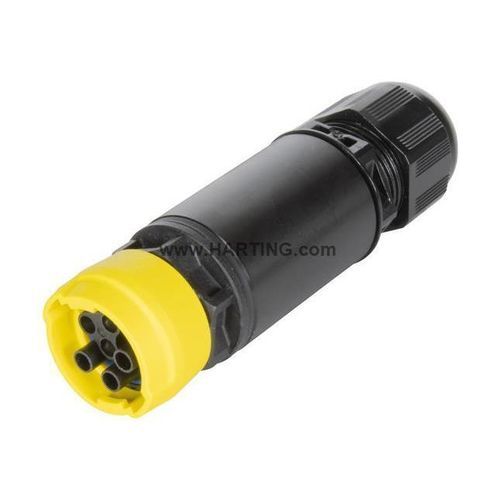

Соединитель для передачи данных S15_CC_STR_AC_CRT_F_6P_6-13

для источника электропитания«провод-провод»круглый

Обзор продукта

• Кабельный разъем, гнездо, обжимная клемма
• Вставка из полиамида (PA), корпус/капюшон черный
• 6 контактов: 2 сигнальных, 3 силовых, 1 контакт PE
• Сечение проводника: 0,14–2,5 мм² (AWG 26–14)
• Диапазон зажима: 6–13 мм
• Степень защиты: IP65 / IP67

Идентификация
Категория: Разъемы
Серия: Круглые разъемы размер 15
Элемент: Кабельный разъем
Артикул: 97 00 000 1411

Вариант
Способ окончания: Обжим
Пол: Гнездо (женский)
Экранирование: Без экрана
Число контактов: 6 (сигнал: 2; питание: 3; спец.: 1x PE)

Технические характеристики
Сечение проводника: 0,14–2,5 мм²
Сечение (AWG): AWG 26–14
Номинальный ток (сигнал): 10 A
Номинальное напряжение (сигнал): 63 V AC/DC
Номинальное импульсное напряжение (сигнал): 1,5 kV
Степень загрязнения (сигнал): 3
Номинальный ток (питание): 16 A
Номинальное напряжение (питание): 600 V AC
Номинальное импульсное напряжение (питание): 6 kV
Степень загрязнения (питание): 3
Рабочая температура: -30 … +90 °C
Число соединений: ≥ 100
Степень защиты по IEC 60529: IP65 / IP67
Диапазон зажима: 6–13 мм
Класс изоляции: I (CTI ≥ 600)

Свойства материалов
Материал вставки: Полиамид (PA), черный
Цвет корпуса/капюшона: Черный
Класс горючести (UL 94): HB
RoHS: соответствует
ELV: соответствует
China RoHS: e
REACH Приложение XVII/XIV/SVHC: Не содержится
California Proposition 65: Не содержится

Технические нормы и одобрения
Стандарты: IEC 61076-2-116; IEC 60228; IEC 61984

Коммерческие данные
Упаковка: 1
Страна происхождения: Румыния
Европейский таможенный тариф: 85366990
eCl@ss: 27440115 Круглый разъем (комплект)

Техническое резюме

• Тип: Кабельный разъем, гнездо, обжим
• Всего контактов: 6 (2 сигн., 3 пит., 1 PE)
• Сечение проводника: 0,14–2,5 мм² (AWG 26–14)
• Номинальные токи: сигнал 10 A, питание 16 A
• Номинальные напряжения: сигнал 63 V AC/DC, питание 600 V AC
• Импульсные напряжения: сигнал 1,5 kV, питание 6 kV
• Степень защиты: IP65 / IP67
• Диапазон зажима: 6–13 мм
• Рабочая температура: -30 … +90 °C
• Материал вставки: Полиамид (PA), черный
• Стандарты: IEC 61076-2-116; IEC 60228; IEC 61984
