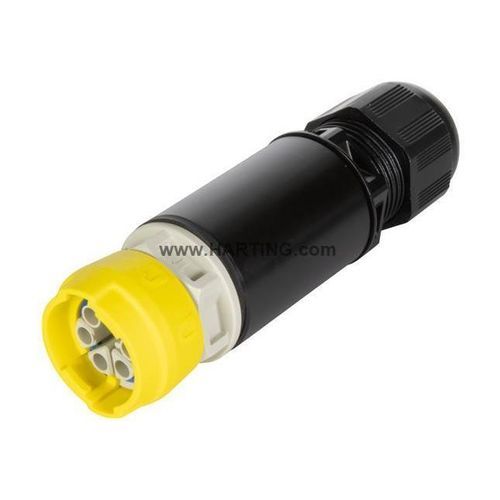

Комбинированный соединитель S15_PFT_STR-FM_AC_M_CRT_w/o-contacts

«провод-провод»круговойобжимной

Идентификация
Категория: Разъёмы
Серия: Круглые разъёмы размер 15
Элемент: Кабельный разъём
Артикул: 97 00 000 1412

Ключевые особенности

• Кабельный разъём, гнездовой
• Обжимное (crimp) окончание
• Вставка из полиамида (PA), серого цвета
• Кожух/корпус: чёрный
• 6 контактов (3 сигнальных, 2 силовых, 1 PE)
• Сечение проводника: 0,14 ... 2,5 мм² (AWG 26 ... AWG 14)
• Диапазон зажима: 6 ... 13 мм
• Степень защиты: IP65 / IP67
• Защёлка с рычажным замком

Контакты и расположение
Количество контактов: 6
Сигнальных контактов: 3
Силовых контактов: 2
Контакт заземления: 1 (PE-контакт)
Тип блокировки: Рычажная блокировка

Технические данные
Сечение проводника (мм²): 0,14 ... 2,5 мм²
Сечение проводника (AWG): AWG 26 ... AWG 14
Номинальный ток (сигнал): 4 A
Номинальное напряжение (сигнал): 48 V AC/DC
Номинальное импульсное напряжение (сигнал): 1,5 kV
Степень загрязнения (сигнал): 3
Номинальный ток (питание): 20 A
Номинальное напряжение (питание): 48 V AC
Номинальное импульсное напряжение (питание): 0,8 kV
Степень загрязнения (питание): 3
Температурный диапазон: -30 ... +90 °C
Число циклов соединения: ≥ 100
Степень защиты (IEC 60529): IP65 / IP67
Диапазон зажима: 6 ... 13 мм
Изоляционная группа: I (CTI ≥ 600)

Материалы и соответствие
Материал вставки: полиамид (PA)
Цвет вставки: серый
Цвет корпуса/кожуха: чёрный
Класс горючести (UL 94): HB
RoHS: соответствует
ELV: соответствует
China RoHS: e
REACH Приложение XVII / XIV / SVHC: Не содержится
California Proposition 65: Не содержится

Технические условия / одобрения
IEC 61076-2-116
IEC 60228
IEC 61984

Коммерческие данные
Упаковка: 1
Страна происхождения: Румыния
Европейский таможенный тарифный номер: 85366990
eCl@ss: 27440115 Circular connector (set)

Технические характеристики

• Категория: Разъёмы
• Серия: Круглые разъёмы размер 15
• Элемент: Кабельный разъём, гнездовой
• Метод окончания: обжим (crimp)
• Экранирование: без экранирования
• Всего контактов: 6 (3 сигнал, 2 питание, 1x PE)
• Сечение проводника: 0,14 ... 2,5 мм² (AWG 26 ... AWG 14)
• Номинальный ток (сигнал): 4 A; (питание): 20 A
• Номинальное напряжение (сигнал): 48 V AC/DC; (питание): 48 V AC
• Номинальные импульсные напряжения: сигнал 1,5 kV; питание 0,8 kV
• Степень загрязнения: 3
• Степень защиты: IP65 / IP67
• Диапазон зажима: 6 ... 13 мм
• Температурный диапазон: -30 ... +90 °C
• Число циклов соединения: ≥ 100
• Материал/цвет вставки: полиамид (PA), серый; корпус/кожух чёрный
• Горючесть UL94: HB
• Стандарты: IEC 61076-2-116, IEC 60228, IEC 61984
• Упаковка: 1
• Страна происхождения: Румыния
