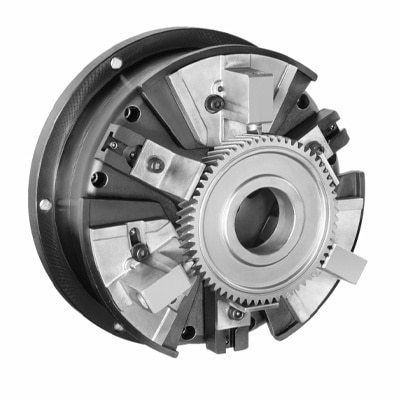

Токарный патрон с диафрагмой

с клещамииз сталис большой точностью

Обзор продукта
Диафрагменные патроны Universal Gear (UG) — это высокоточные патроны диафрагменного типа, разработанные для длительных производственных серий с редкой переналадкой. Система UG адаптируется к различным конфигурациям шестерен и требует минимального верхнего оснастки. Переналадка между типами шестерен быстрая и может быть выполнена за несколько минут. Диафрагменные патроны не содержат скользящих или изнашивающихся компонентов, что снижает простои и затраты на обслуживание.

Преимущества

• Отсутствие скользящих частей — исключает трение и износ, снижая потребность в обслуживании.
• Диафрагма из пружинной стали создаёт зажимное давление на внутренние и наружные поверхности для контролируемой концентричности.
• Постоянная, повторяемая точность в производственных сериях.
• Оттягивающее действие против фиксированных упоров обеспечивает положительное и повторяемое расположение.
• Подвижность диафрагмы позволяет «плавать» и компенсировать погрешности шага шестерен, вызванные обработкой или термообработкой.
• Простой и быстрый переход между шестернями сокращает время наладки.

Технические характеристики

• Диафрагменная система зажима без скользящих или изнашивающихся частей.
• Диафрагма из пружинной стали обеспечивает равномерное зажимное давление для внутреннего и наружного захвата.
• Оттягивающее действие против фиксированных упоров для точного и повторяемого позиционирования.
• Возможность «плавания» диафрагмы для компенсации вариаций шага и деформаций.
• Разработан для обеспечения постоянной концентричности и высокой точности при шлифовании и твердой точечной обработке.

Применения

• Семейства шестерен, включая:
  • Солнечная
  • Кольцевая
  • Пиньон
  • Выходная
  • Прямозубая
  • Косозубая
• Операции твердого точения и шлифования
• Компоненты автомобильных шарниров равных угловых скоростей (CV) и связанные зубчатые детали

Брошюра продукта
Брошюра Universal Gear доступна у производителя с подробными рядами изделий и спецификациями.

Технические спецификации

• Тип продукта: Диафрагменный патрон Universal Gear (UG).
• Предназначение: Длительные производственные серии с редкими переналадками; адаптируемость к различным конфигурациям шестерен.
• Механизм зажима: Диафрагма из пружинной стали, без скользящих частей.
• Позиционирование/контроль: Оттягивающее действие против фиксированных упоров для положительного и повторяемого расположения.
• Компенсация: Плавающая диафрагма для компенсации погрешностей шага, вызванных обработкой или термообработкой.
• Обслуживание: Минимальное — отсутствие изнашивающихся подвижных частей, снижение простоев.
• Переналадка: Простая и быстрая смена между типами шестерен (минуты) с минимальным верхним оснастком.
• Производительность: Постоянная концентричность и высокая точность, подходящие для твердого точения, шлифования и обработки шестерен.
