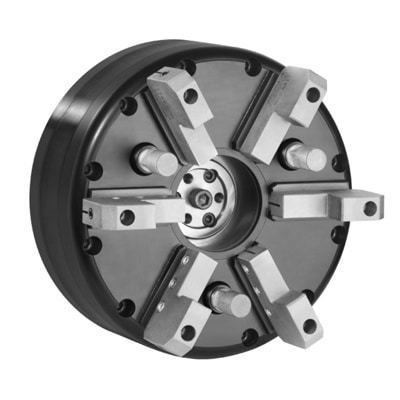

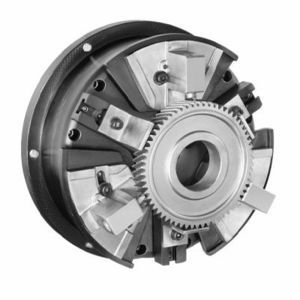

Мембрана для пневматических систем

из сталис высокой пропускной способностью

Обзор продукта

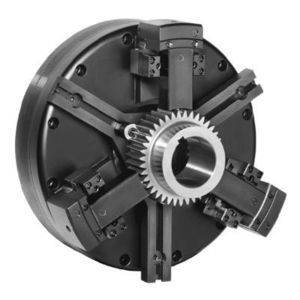

Высокоточный мембранный патрон для универсальных операций обработки. Master Jaw Diaphragm использует изгибающуюся мембрану (без скользящих частей), обеспечивая повторяемую концентричность и сниженный износ при внутреннем и наружном зажиме.

Входящие компоненты

• Конструкция губок «ласточкин хвост» с унифицированным узлом мембраны
• Автономный пневмоцилиндр
• Адаптер фланца
• Вращающееся скользящее соединение
• Инструкция по установке

Преимущества

• Отсутствие скользящих частей — исключает трение и износ
• Изгибающаяся работа мембраны обеспечивает постоянно контролируемую концентричность
• Мембрана из пружинной стали обеспечивает надежное зажимное давление на внутренние и наружные поверхности

Технические характеристики
Воздух подаётся через шпиндель и адаптерную пластину по трубке 1/4". При подаче давления поршень перемещается вперед примерно на 0,030"; толкательная втулка передаёт это движение мембране. При изгибе мембраны губки открываются и загружается заготовка. Для зажима воздух отключается, мембрана расслабляется, губки сходятся до контакта с деталью и центрируют её. Концентричность контролируется с максимальным биением, не превышающим 1/3 допуска детали.

Применения

• Автомобильные компоненты и серийное производство
• Производство распределительных валов (распредвалов)
• Шлифование и финишная шлифовка
• Вторичные операции: шлифование, растачивание, торцовка, легкое точение

Характеристики / Технические спецификации

• Название продукта: Master Jaw Diaphragm (высокоточный универсальный мембранный патрон)
• Принцип работы: изгиб мембраны, отсутствие скользящих частей
• Вход воздуха: трубка 1/4" (через шпиндель и адаптерную пластину)
• Ход поршня при давлении: ≈ 0,030"
• Привод губок: толкательная втулка передаёт движение поршня мембране; губки открываются при подаче воздуха, закрываются при его отсутствии
• Контроль концентричности: стабильный, макс. биение ≤ 1/3 допуска детали
• Зажимное давление: достигается за счёт мембраны из пружинной стали для внутренних и наружных поверхностей
• В комплекте: унифицированный узел мембраны, автономный пневмоцилиндр, адаптер фланца, вращающееся скользящее соединение
• Типичное применение: шлифование, финишная обработка, работы с распредвалами, автомобильные детали, вторичные операции обработки
