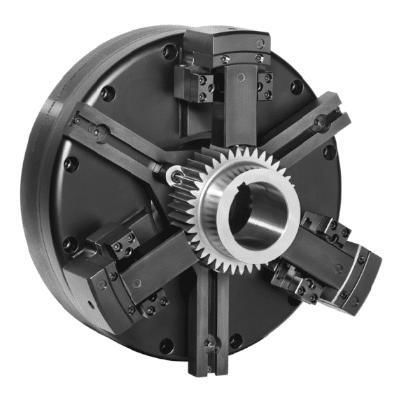

Зажимной патрон для деталей для токарной обработки PLD

для очисткиотводнойс быстрой заменой

Обзор продукта
Диафрагменный патрон Pitch Line (PLD) — высокоточный универсальный диафрагменный патрон, предназначенный преимущественно для семейств зубчатых колес. Он разработан для задач твердого точения и шлифования, где критичны повторяемость, взаимозаменяемость и кругловатость. Конструкция основана на простом быстросменном решении: фиксированный штифт упирается в главную губку диафрагмы и увеличивает расстояние до делительного диаметра. Штифт размещен в губке, которая ориентирует узел и содержит защелкивающийся корпус Quick Change с фиксирующим винтом. Замена изношенных наборов штифтов выполняется выскальзыванием старых штифтов и вставкой новых без необходимости дополнительной регулировки.

Преимущества

• Смена губок за 60 секунд
• Поддерживает любое количество зубьев
• Компенсация вариаций пространства между зубьями
• Опциональные синхронизирующие штифты для автоподачи
• Стандартное действие «pull-back»
• Компенсация центробежной силы для более высоких скоростей
• Минимальное обслуживание — нет скользящих деталей
• Легкая конструкция

Технические особенности

• Фиксированные штифты для зубьев выступают от делительного диаметра зубчатого колеса до диаметра главной губки диафрагмы; штифты проходят через губки, поэтому точность взаимозаменяемости губок не критична
• Фиксирующие винты на 1/2 оборота
• Штифты надежно удерживаются в губках с помощью O-образного уплотнения (на чертеже не показано)
• Штифты заменяются простым вытягиванием старых и вставкой новых в губки; регулировка не требуется
• Фиксированные штифты единообразны по длине в пределах .0002" при контакте с делительным диаметром (P.D.)

Применения

• Семейства зубчатых колес, включая:
  • Солнечные
  • Коронные
  • Поршневые
  • Выходные
  • Прямозубые
  • Косозубые
• Применения для твердого точения и шлифования

Брошюра Pitch Line
Доступна брошюра продукта Pitch Line для получения более подробной информации и спецификаций.

Технические характеристики

• Модель: диафрагменный патрон Pitch Line (PLD)
• Быстросменные фиксированные штифты располагаются по делительному диаметру
• Смена губок за 60 секунд
• Фиксирующие винты 1/2 оборота
• Штифты удерживаются O-уплотнением
• Замена штифтов: простое вынимание/вставка, без регулировки
• Фиксированные штифты единообразны в пределах .0002" при контакте P.D.
• Компенсация центробежной силы позволяет более высокие скорости шпинделя
• Стандартное действие pull-back
• Опциональные синхронизирующие штифты для систем автоподачи
• Минимальное обслуживание; нет скользящих деталей
• Легкая конструкция, подходящая для семейств зубчатых колес и задач твердого точения/шлифования
