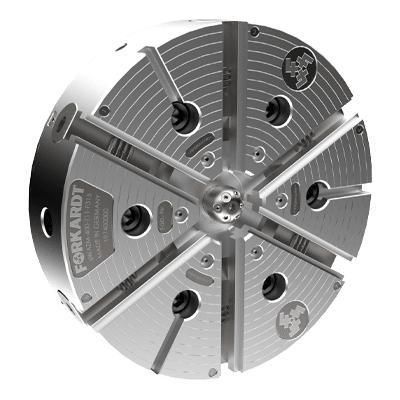

Зажимной патрон для деталей для точной механики 6 WAZMF

для токарной обработкидля внутреннего точениядля наружного точения

Обзор
Рычажно-приводной 6-кулачковый выравнивающий патрон модель 6 WAZMF предназначен для зажима тонкостенных и деликатных цилиндрических деталей с минимальными деформациями. Соседние кулачки связаны для равномерного зажима; система быстрой замены кулачков FNC уменьшает время наладки при малых и средних сериях.

Преимущества

• Отсутствие проходного отверстия предотвращает попадание стружки в патрон.
• Направляющие кулачков и внутренние компоненты из закаленной высоколегированной стали для длительного срока службы.
• Мелкозубчатые базовые кулачки позволяют простую регулировку и быструю смену.
• Большой ход кулачков обеспечивает захват выступов и полных оболочек шарообразных деталей.

Технические характеристики

• 12 точек выравнивания силы.
• Система быстрой замены кулачков FNC с одним винтом.
• Рычажный привод повышает чувствительность патрона.
• Возможности внутреннего и внешнего зажима.
• Дифференциальный зажим для различных диаметров.

Применение

• Тонкостенные детали
• Детали с требованиями по круговой форме
• Детали с требованиями по плоскостности
• Высокоскоростная точение
• Тормозные барабаны
• Роторы
• Импеллеры
• Крышки и корпуса

Технические спецификации

• Тип продукта: Рычажно-приводной 6-кулачковый выравнивающий патрон
• Точки выравнивания: 12
• Система смены кулачков: FNC быстрая замена с одним винтом
• Привод: Рычажный привод для повышенной чувствительности
• Режимы зажима: Внутренний, внешний и дифференциальный зажим
• Материалы: Направляющие кулачков и внутренние компоненты из закаленной высоколегированной стали
• Особенности конструкции: Нет проходного отверстия; мелкозубчатые базовые кулачки; большой ход кулачков для сложных оболочек
