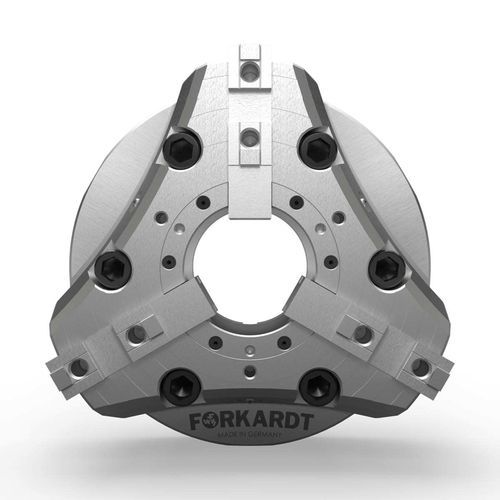

Автоматический токарный патрон FNC+

трехкулачковыйс проходом в центресамоцентрирующийся

Обзор продукта
FNC+ — это 3-кулачковый силовой патрон клинового типа с системой быстросменных кулачков в стандартной комплектации. Разработан для обеспечения большей частоты вращения шпинделя, быстрого перемещения кулачков, снижения массы корпуса патрона и повышения жесткости. Принимает европейские стандартные верхние инструменты и обеспечивает широкий диапазон захвата для вариаций заготовок. Изготовлен из высококлассного материала с нитридированным монолитным корпусом и выпускается в соответствии с ISO 9001:2000.

Ключевые улучшения / новые функции

• Доступны варианты зубчатого профиля базовых кулачков: прямой или косой (прямой профиль принимает многие базовые кулачки конкурентов; косой профиль совместим с legacy Forkardt FNC).
• Увеличенное сквозное отверстие для соответствия или превышения распространенных диаметров машин и максимизации возможности подачи прутка.
• Шесть монтажных болтов (вместо трех) для повышения жесткости крепления к шпинделю.

Функциональные и конструктивные особенности
Патентованный трапециевидный клиновой крючковый привод эффективно передает высокие захватные усилия, сохраняя точность на повышенных скоростях. Снижение массы корпуса и уменьшенная общая высота позволяют достигать более высоких допустимых оборотов и увеличивают рабочую зону. Более короткий ход центрального исполнительного механизма обеспечивает значительно более быстрое перемещение кулачков по сравнению с большинством других патронов с быстросменными кулачками. Доступны множественные монтажные адаптеры для обеспечения совместимости с распространенными шпинделями станков.

Преимущества

• Очень быстрая смена кулачков (несколько секунд) для повышения производственной эффективности.
• Широкий набор монтажных аксессуаров для установки на многие шпиндели станков.
• Нитридированный монолитный корпус обеспечивает высокую жесткость и длительный срок службы.
• Тщательно поддерживаемая соосность и высокая повторяемость.
• Чрезвычайно высокие захватные силы благодаря тяжелому трапециевидному клиновому приводу.

Технические характеристики

• Переработанный профиль базовых кулачков для приема базовых кулачков конкурентных марок.
• Более компактная конструкция и сниженная масса патрона для повышения возможностей по оборотам и увеличения длины обслуживаемых деталей.
• Новоe устройство безопасности с поршнем для безопасной вертикальной установки на шпиндель и контролируемого разблокирования/регулировки кулачков.
• Стандартная комплектация с косыми или прямыми базовыми кулачками; модель с прямой зубчатостью совместима с кулачками конкурентов.
• Монтаж патрона на шпиндель теперь выполняется шестью болтами (вместо трех) для повышения жесткости.

Применения

• Среднесерийное и мелкосерийное производство, где требуются быстрые смены кулачков и повышенные скорости шпинделя.

Документация
Руководство по эксплуатации и брошюра доступны для FNC+ (см. техническую документацию).

Технические данные

• Семейство моделей: FNC+ клиновой 3-кулачковый силовой патрон.
• Зубчатость базовых кулачков: прямая или косая (прямая принимает многие базовые кулачки конкурентов).
• Отверстие: увеличенное сквозное отверстие для улучшения подачи прутка.
• Крепление: доступны множественные адаптеры; шестиболтовое крепление к шпинделю для повышенной жесткости.
• Корпус: нитридированный монолитный корпус из высококлассного материала для жесткости и долговечности.
• Привод: запатентованный профиль трапециевидного клинового крючка для высокой захватной силы и эффективности.
• Смена кулачков: стандартная система быстросменных кулачков; сокращенный ход исполнительного механизма для более быстрого перемещения кулачков.
• Безопасность: поршневое устройство безопасности для безопасной вертикальной установки и контролируемого разблокирования кулачков.
• Стандарты/качество: изготовлено в соответствии с ISO 9001:2000.
• Типичное использование: среднесерийное и мелкосерийное производство; более высокие допустимые обороты шпинделя за счет снижения массы патрона.
