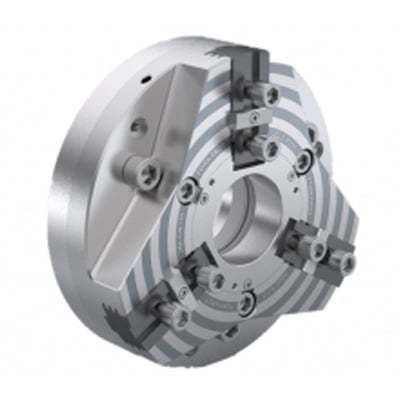

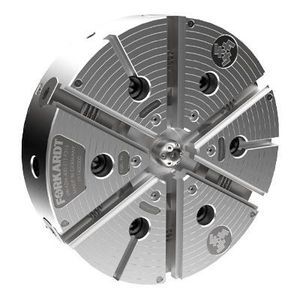

Зажимной патрон для деталей компенсация QLC series

для точной механикидля токарной обработкидля отделки

Обзор
Скользящие кулачковые приводные патроны QLC — универсальные зажимные устройства для токарных операций. Они заменяют стандартные цанги или традиционные клиновые патроны, обеспечивая более широкий диапазон захвата, повышенную фиксацию и совместимость с более высокими оборотами шпинделя благодаря центробежной компенсации.

Почему стоит инвестировать в QLC?

• Повышенная сила зажима и лучшая воспроизводимость по сравнению со стандартными клиновыми патронами, подходят для тяжёлой обработки и серийного производства.
• Центробежная компенсация позволяет работать на более высоких оборотах при сохранении точности зажима.
• Модульные варианты кулаков совместимы со стандартным верхним инструментом, что удешевляет замену.
• Сниженная вращающаяся масса и опционные системы быстрой смены кулаков сокращают время наладки и переналадки.
• Базовые кулаки могут быть адаптированы под специальные задачи (внутренний/наружный захват, материал с переменным диаметром).

Доступные исполнения QLC

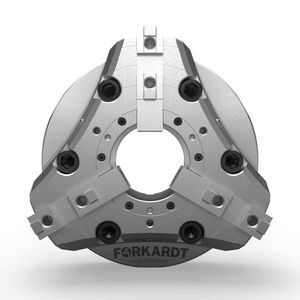

• QLC — 3-кулачковый, клинового типа
  Универсальный скользящий патрон с большим сквозным отверстием. Размеры: 110–140 мм.
• QLC-KT — 3-кулачковый, heavy duty
  Исполнение с цельным центром для тяжёлой резки. Размеры: 160–400 мм.
• QLC-KS — 3-кулачковый, большой проход
  Увеличенное сквозное отверстие для заготовок большого диаметра. Размеры: 200–400 мм.
• QLC-AG — 3-кулачковый, компенсирующий
  Компенсирующая модель для захвата эксцентричных деталей с высокой точностью. Размеры: 200–315 мм.
• QLC-LM — 3-кулачковый, низкое обслуживание
  Конструкция с минимальным обслуживанием по принципу QLC. Размеры: 200–500 мм.
• QLC-LS — 2-кулачковый, большой ход
  Обеспечивает примерно на 95% больший ход для заготовок с вариацией диаметра. Размеры: 160–315 мм.
• QLC MIR — патрон с системой быстрой смены кулаков
  Решение быстрой смены для захвата ID и OD. Размеры: 200–500 мм.
• QLC SWB — патрон с системой быстрой смены кулаков
  Подходит для повторяющихся мелких партий; оснащён запатентованной системой SWB с ключом блокировки.

Причины купить патроны QLC
Преимущества

• Конструкция базовых кулаков снижает износ по сравнению с традиционными скользящими кулаками.
• Шлифованные направляющие кулаков минимизируют утечку смазки и повышают стабильность наладки.
• Несколько профилей направляющих обеспечивают оптимальное распределение силы зажима.
• Безлюфтовая конструкция клинового крюка обеспечивает максимальные силы зажима и высокую повторяемость.
• Центробежная компенсация позволяет работать на более высоких оборотах.
• Все нагруженные скользящие поверхности закалены, шлифованы и обработаны из качественных материалов.
• Формат базовых кулаков соответствует европейским и американским спецификациям для использования стандартного верхнего инструмента.
• Опциональные системы быстрой смены кулаков (MIR / SWB) доступны для сокращения простоев.

Технические характеристики

• Запатентованная безлюфтовая конструкция клинового крюка.
• Запатентованная многопрофильная конструкция базового кулака.
• Нитрированный корпус патрона для увеличения срока службы.
• Запатентованная принудительная циркулярная система смазки.
• Механизм центробежной компенсации для работы на повышенных скоростях.

Области применения

• Кастомные мастерские и подрядное производство.
• Высокопроизводительное производство токарных деталей.
• Тяжёлые резательные операции.
• Подходит как для грубой обработки, так и для тонкой отделки; компенсирующие модели — для эксцентричных заготовок.
• Гибкие решения для заготовок с переменным диаметром и требований к быстрой смене кулаков.

Технические спецификации

• Семейство продуктов: QLC скользящие кулачковые патроны (QLC, QLC-KT, QLC-KS, QLC-AG, QLC-LM, QLC-LS, QLC MIR, QLC SWB).
• Диапазоны размеров: 110–140 мм (QLC); 160–400 мм (QLC-KT); 200–400 мм (QLC-KS); 200–315 мм (QLC-AG); 200–500 мм (QLC-LM); 160–315 мм (QLC-LS); 200–500 мм (QLC MIR / SWB).
• Клиновая система зажима с безлюфтовой работой.
• Центробежная компенсация для высокой скоростной работы.
• Несколько профилей направляющих кулаков и стандартные интерфейсы базовых кулаков.
• Нитрированный корпус и закаленные/шлифованные скользящие поверхности; принудительная циркулярная смазка (запатентовано).
• Опциональные системы быстрой смены кулаков для быстрой конверсии ID/OD.
