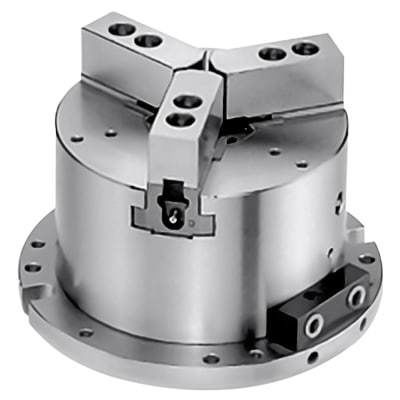

Автоматический токарный патрон MO

трехкулачковыйстационарныйвесь передний

Обзор
Самосодержащийся клиновый тип. Червячные патроны обеспечивают абсолютную точность и гарантируют повторяемость .0005” на дублируемых деталях. Эта точность достигается за счет встроенного зазора .020” между полостью корпуса патрона и ступицей монтажной плиты, что позволяет противолежащим винтам иметь достаточный ход для точной регулировки детали. Регулировка занимает менее минуты, и дальнейшая подстройка не требуется для достижения точности в пределах .0005” TIR на дубликатах деталей.

Особенности и преимущества

• Фланцевое дно позволяет легко закрепить патрон на плите для быстрой смены
• Встроенный цилиндр обеспечивает лучшую стабильность и снижает требуемое пространство для повышения эффективности обработки

Преимущества

• Патрон может управляться M-кодом для использования в системе автоматической загрузки
• Основные кулачки с шагом 1,5 мм x 60° обеспечивают взаимозаменяемость твердых и мягких кулачков с патронами токарных станков с ЧПУ, что снижает затраты на запасные кулачки
• Пылезащитная и влагозащитная конструкция увеличивает срок службы и эффективность патрона

Характеристики / Технические данные

• Серия модели: серия MO (стационарный, с закрытым центром)
• Тип: самосодержащийся клиновой силовой патрон
• Повторяемость (TIR): 0.0005” на дублируемых деталях
• Встроенный зазор: 0.020” между полостью корпуса патрона и ступицей монтажной плиты
• Время регулировки: менее 1 минуты для достижения указанной повторяемости
• Крепление: фланцевое дно для быстрой фиксации на плите и смен
• Интегрированный цилиндр: повышает стабильность и уменьшает занимаемое пространство
• Управление: управляемый M-кодом для автоматизации/систем автоматической загрузки
• Кулачки: основные кулачки с шагом 1,5 мм x 60° для взаимозаменяемости твердых/мягких кулачков
• Конструкция: пылезащитная и влагозащитная конструкция
