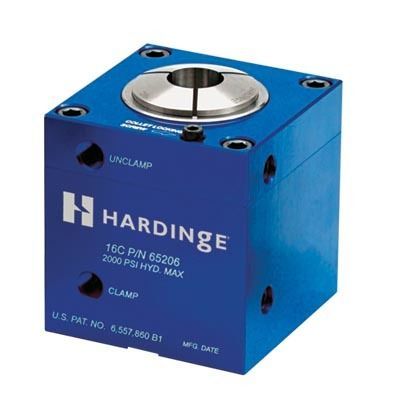

Хомут-держатель с зажимной втулкой 16C

для обработкистационарныйс фиксированным положением

Технические характеристики

• Максимальное рабочее давление – 250 psi (воздух); 2000 psi (гидравлика) (17 bar воздух; 137 bar гидравлика)
• Максимальное рабочее давление (заметки по безопасности/эксплуатации) – 250 psi (воздух); 1207 psi (гидравлика) (17 bar воздух; 83 bar гидравлика)
• Сила тяговой трубки – 5,8 × рабочее давление
• Диапазон коллетов – 16C (1/64" до 1 5/8" / 0,39 до 41,27 мм круглые)
• Сквозное отверстие в основании
• Четыре монтажных отверстия 3/8"-16 в нижней части основания
• Два отверстия под штифт 3/8" (9,52 мм) в нижней части основания
• Два порта 1/4"-18 NPT
• Рекомендация по клапану – для гидравлики 2-позиционный 4-ходовой клапан; для пневматики 2-позиционный 3-ходовой клапан (клапаны не в комплекте)

Безопасность

• Не перетягивайте крепежные элементы и трубопроводные фитинги.
• При установке коллета не допускайте чрезмерного затягивания коллета на конусе поршня.
• Не превышайте допустимые рабочие давления: 250 psi (воздух) или 1207 psi (гидравлика) (17 bar воздух; 83 bar гидравлика) для безопасной эксплуатации.
• Убедитесь, что коллет удерживает заготовку перед включением зажима.

Применение
Этот коллетный блок 16C представляет собой стационарный двухсторонний блок для операций механической обработки и сборки, где требуется надежное зажатие и отпускание. Может применяться как одиночный зажим или устанавливаться множественно на поворотных столах, палетах, приспособлениях или тумбах для повышения производительности.

Установка

• 1. Закрепите коллетный блок на жесткой ровной поверхности.
• 2. Подведите первую линию питания стальной трубкой с рейтингом 5000 psi (344 bar) к порту CLAMP 1/4 NPTF блока и к нормально ОТКРЫТОМУ порту вашего управляющего клапана.
• 3. Подведите вторую линию питания стальной трубкой с рейтингом 5000 psi (344 bar) к порту UNCLAMP 1/4 NPTF блока и к нормально ЗАКРЫТОМУ порту управляющего клапана.
• 4. Подключите управляющее питание к 1/4 NPTF давлению клапана.
• 5. Эта конфигурация удерживает коллет в закрытом положении до приведения клапана в действие.

Эксплуатация

• 1. Перед установкой коллета отключите питание клапана.
• 2. Ослабьте фиксирующий винт коллета.
• 3. Вставьте коллет сверху в коллетный блок.
• 4. Ключом для коллета поверните коллет по часовой стрелке до контакта с конусом поршня.
• 5. Затяните фиксирующий винт, но не перетягивайте.
• 6. Для зажима вставьте деталь в коллет и подключите питание к клапану. ВНИМАНИЕ: не закрывайте зажим без детали в коллете.
• 7. Отрегулируйте давление питания до минимального уровня, обеспечивающего надежное удержание; постоянная работа при максимальном давлении сократит срок службы уплотнений и коллета.
• 8. Для открытия привидите клапан в положение отпускания.

Техническое обслуживание
Если при неизменном давлении система теряет силу зажима, выведите блок из эксплуатации, разберите и замените поврежденные или изношенные уплотнительные кольца (O-rings).

Таблица - Дополнительные характеристики

• Серия коллет: C
• Тип привода: Пневматический / Гидравлический
• Стиль: 16C
