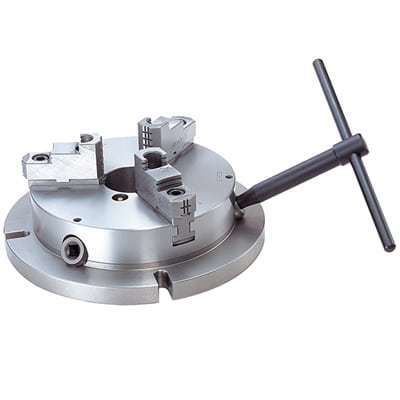

Токарный патрон с ручным зажимом

трехкулачковыйиз сталитонкий

Обзор Универсальный низкопрофильный патрон, разработанный для замены стандартных цанг или 3-кулачковых патронов. По сравнению с кулачковыми патронами, прецизионно разработанные системы цанг Hardinge® FlexC позволяют увеличивать обороты шпинделя без опасений по поводу центробежных сил, обеспечивая более быструю подготовку, более быстрые переналадки, повышенную точность и широкий диапазон зажима для вариаций заготовок.

Зачем инвестировать Scroll-патроны обеспечивают исключительно высокую точность и гарантируют повторяемость .0005" на дублируемых деталях. Эта точность достигается за счет встроенного зазора .020" между полостью корпуса патрона и ступицей монтажной пластины, что дает противоположным винтам достаточный ход для точной настройки заготовки. Настройка занимает менее одной минуты, и дальнейшая подстройка не требуется для поддержания .0005" TIR на дублированных деталях.

Характеристики и преимущества

• Точная шлифовка — допуски в пределах 0.05 mm
• Возможность использования мягких верхних кулачков для универсального захвата
• Повторяемость 0.02 mm при стандартных твердых кулачках
• Параллельная точность захвата с твердыми кулачками контролируема в пределах 0.05 mm после выравнивания сторон патрона

Преимущества

• Вставка ключа под углом 30° обеспечивает гибкость размещения патрона
• Супертонкая конструкция с низким профилем увеличивает допустимое расстояние для обработки
• Фланцевое крепление упрощает операции загрузки/разгрузки
• Совместимость с твердыми или мягкими верхними кулачками

Технические характеристики

• Повторяемость: 0.02 mm (стандартные твердые кулачки)
• Допуски: прецизионная шлифовка в пределах 0.05 mm
• Повторяемость на дублируемых деталях: .0005" TIR (≈ 0.0127 mm)
• Встроенный зазор между полостью корпуса патрона и ступицей монтажной пластины: .020"
• Вставка ключа: угол 30°
• Конструкция: супер-тонкая / низкопрофильная для увеличения допустимого расстояния обработки
• Кулачки: совместимы с твердыми или мягкими верхними кулачками
• Фланцевое крепление для упрощения загрузки/разгрузки
• Время настройки для достижения заявленной точности: менее одной минуты
