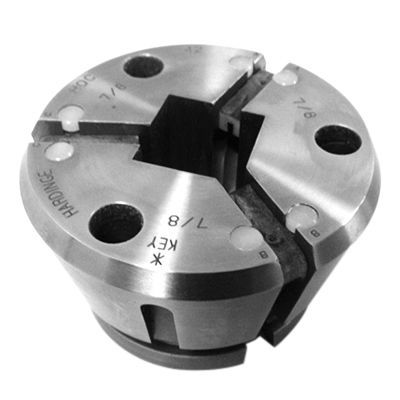

Зажимный патрон с сегментами HQC®42

с подачей охлаждающей жидкостиЧПУ

Описание Точно изготовленная система быстросменных цанг Hardinge® HQC® предназначена для автоматических резьбонарезных станков, станков с поддержкой цанг Hardinge® и других токарных станков с патронным типом крепления и шпинделями A2-5, A2-6 и A2-8. Корпус цанги, монтаж шпинделя и сменные быстросменные цанговые головки производятся по строгим стандартам Hardinge®, обеспечивая стабильную концентричность и повторяемость.

Уникальная конструкция Система HQC® обеспечивает высокую силу захвата без потери точности. Ее геометрия улучшает контроль концентричности, уменьшает биение и обеспечивает надежный зажим при высоких оборотах шпинделя.

Повышение производительности Замените трехкулачковый патрон системой быстросменных цанг HQC®, чтобы уменьшить вращающуюся массу и безопасно увеличить обороты шпинделя. Система позволяет использовать более высокие скорости и подачи с высокотехнологичными режущими инструментами, ускоряя цикл обработки. Силы зажима превосходят силы кулачковых патронов и обычно используемых цельных или мастер‑цанг, а гладкие контуры устраняют помехи, свойственные кулачковым патронам.

Уникальная конструкция цанговой головки с диапазоном зажима ±1⁄64" На автоматических резьбонарезных станках головки HQC® имеют рабочий диапазон ±1⁄64" (0,396 мм) для диаметров менее 2" и ±1⁄32" (0,793 мм) для диаметров 2" и более; на CNC‑токарных станках диапазон составляет от -1⁄64" до +.008". Это позволяет заменить цельные и мастер‑цанги при обработке прутка. Головки HQC® оснащены сменными вставками, которые образуют уплотнение, удерживая сегменты цанги вместе, защищая шпиндель, корпус цанги и втягивающую трубку от стружки и СОЖ, что обеспечивает существенную экономию времени и прямых затрат.

Детали поставки В случае отсутствия на складе стандартный срок поставки — 18 рабочих дней.

Под заказ

• Изготавливается по заказу и может быть неприемлем для возврата или отмены.

Характеристики / Технические данные

• Тип: HQC®
• Вместимость шпинделя: 42 мм
• Форма заказного отверстия: Квадратная
• Марка: Hardinge
• Цена от: USD 381.00 / Штука
