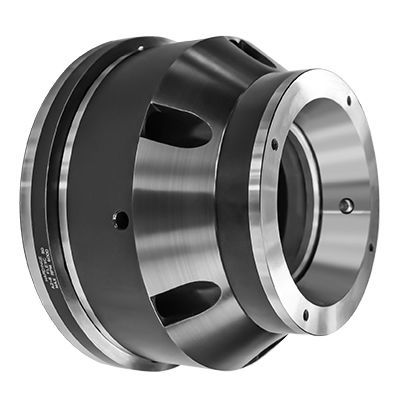

Хомут-держатель с зажимной втулкой FlexC® 80

для обработкисверхточныйс быстрой заменой

Описание
Цанговая система Hardinge FlexC® Style A представляет собой узел, установленный на шпиндель. Вулканизированные цанговые головки и ключи поставляются отдельно. Система Dead-Length® Style A может работать как сквозной проход для подачи прутка или использоваться с упором для зажима в патроне. Захватные головки состоят из закаленных стальных сегментов, соединенных вулканизацией, что обеспечивает параллельный зажим, минимальную деформацию детали и быструю замену. При использовании в режиме dead-length упор устанавливается в адаптер; при отсутствии необходимости контроля длины упор может быть снят.

Принцип работы
FlexC® Style A от Hardinge — это система pull-back: цанга притягивает деталь к неподвижному упору для контроля длины детали, обеспечивая очень стабильный захват и положительно влияя на износ инструмента за счет общей жесткости захватного узла. Возможны короткие захваты при изготовлении специального упора требуемой длины. Упор съёмный для работы с прутком. Диапазон захвата +/- 0.020 in, точность до 0.0004 in.

Характеристики / Технические данные

• Тип шпинделя: A2-6
• Длина носа (in): 1.000 in
• Общая длина патрона (in): 5.174 in
• Общий диаметр патрона (in): 5.174 in
• Диаметр носа (in): 5.75 in
• Тип: FlexC®
• Вместимость шпинделя: 80 mm
• Стиль привода: Исполнение A, pull-back с съёмным упором
• Dead-Length® упор: Да
• TIR (inch): 0.0002 in
• Диапазон захвата (+/- inch): 0.02 in
• Общая длина патрона (mm): 131.4 mm
• Длина носа (mm): 25.4 mm
• Диаметр носа (mm): 146.1 mm
• Общий диаметр патрона (mm): 131.4 mm
• Вес изделия: 39.6 lbs
