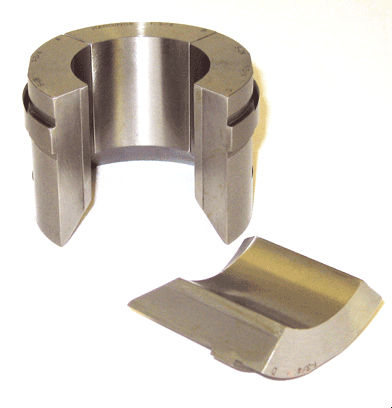

Резьбовой тампон S30

Обзор
Главные цанги типа S и их накладки S30 разработаны для устранения типичных проблем при подаче прутка и обработке. При загрузке прутка прочное плечо накладки опирается на переднюю часть канавки в главной цанге, а при обработке рабочие силы воспринимает заднее плечо канавки. Конструкция S30 не требует наборных винтов на наружном диаметре накладки и отсутствия отверстий в угле головки цанги.

Принцип работы и преимущества

• Максимальная опорная поверхность между шпинделем и углом головки. Отсутствие отверстий или пазов в угле головки предотвращает неравномерный износ шпинделя при длительной эксплуатации и исключает повреждение резьбовых отверстий в цанге.
• Удобство использования. Накладки можно заменять без снятия главной цанги со шпинделя, что обеспечивает быстрый переход на другой диаметр прутка. Независимые зажимы свободно входят и выходят для простого снятия.
• Надежная установка накладки. Система анкеровки «ласточкин хвост» удерживает накладки при подаче прутка, передавая осевое усилие на плечо накладки, а не на зажим. Зажимная сборка в нормальных условиях не нагружается, исключая смещение накладки.

Технические характеристики

• Круглая номинальная пропускная способность (мин): 1/8 in (3.17 mm)
• Круглая номинальная пропускная способность (макс): 3 in (76.20 mm)
• Шестигранная номинальная пропускная способность (мин): 1/4 in (6.35 mm)
• Шестигранная номинальная пропускная способность (макс): 2 9/16 in (60.32 mm)
• Форма отверстия для заказа: круглая
• Стиль: S30
• Материал: сталь
• Сегменты: 4
