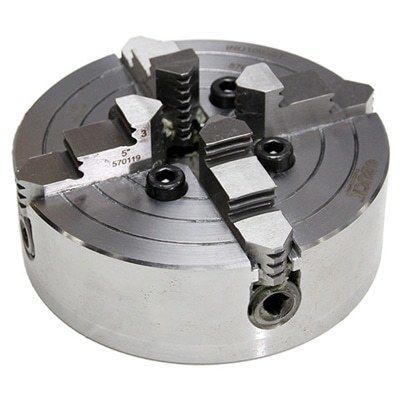

Зажимной патрон для деталей для токарной обработки

для очисткииз сталис быстрой заменой

Обзор Независимый патрон — это четырёхкулачный независимый токарный патрон, у которого каждое кулачковое звено регулируется отдельно. Предназначен для зажима цилиндрических и неправильно сформированных заготовок. Корпус шпинделя и кулачки изготовлены из закалённой стали для износостойкости и стабильности размеров. Кулачки соответствуют стандарту American Standard Tongue and Groove и оснащены системой быстрой смены кулачков. Базовые кулачки имеют резьбу для регулировки шпинделя и ступенчатые переворачиваемые верхние кулачки; чтобы повернуть верхний кулачок, ослабьте болт крепления кулачка.

Особенности и преимущества

• Кованный стальной корпус для стабильной концентричности
• Исполнение для использования в инструментальном цехе и мастерской
• Четыре независимо движущихся кулачка позволяют надёжно фиксировать детали неправильной формы
• Доступны адаптерные пластины для большинства распространённых шпинделей
• Размеры 5" и 6" поставляются только с цельными кулачками
• Размеры 8"–20" доступны с двухчастными кулачками; для всех размеров доступен вариант с цельными кулачками

Применение

• Работы в инструментальном цехе и изготовление прототипов
• Шлифовальные операции, требующие точной фиксации
• Обработка и зажим нестандартных или асимметричных деталей

Технические характеристики

• Материал корпуса: кованный сталь
• Материал кулачков и корпуса шпинделя: закалённая сталь
• Конфигурация кулачков: четыре независимых кулачка, регулируемых по отдельности
• Стандарт кулачков: American Standard Tongue and Groove
• Типы кулачков: цельные кулачки (5" и 6"), двухчастные кулачки (8"–20"); для всех размеров доступна опция цельных кулачков
• Адаптерные пластины: доступны для большинства распространённых шпинделей
