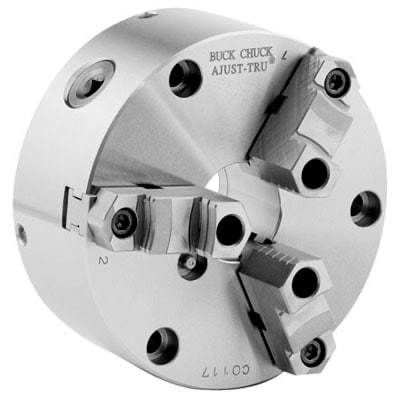

Зажимной патрон для деталей для очистки AT

для точной механикидля токарной обработкиуравновешенный

Обзор продукта
Червячные патроны обеспечивают высокую соосность и дают повторяемость 0.0005" на дублированных деталях. Эта точность достигается благодаря встроенному зазору 0.020" между полостью корпуса патрона и фланцем монтажной пластины, что позволяет противоположным винтам иметь достаточный ход для точного выверения заготовки. Настройка занимает менее одной минуты; после установки дальнейшая подстройка не требуется для поддержания 0.0005" TIR на одинаковых деталях.

Особенности и преимущества

• Повторяемость 0.0005" на дублированных деталях (в некоторых документах также указано 0.001")
• Корпус из чугуна как экономичное решение для производства
• Закалённая и шлифованная червячная пара, динамически уравновешенная для повышения точности
• Закалённые и шлифованные губки для увеличения срока службы

Применения

• Мастерские и прецизионная токарная обработка
• Шлифовальные операции

Технические характеристики

• Повторяемость: 0.0005" (на странице также упоминается 0.001")
• Зазор между полостью патрона и фланцем монтажной пластины: 0.020"
• Материал корпуса: чугун
• Червячная пара: закалена и шлифована, уравновешена для повышения точности
• Губки: закалены и шлифованы для увеличения срока службы
• Время настройки для достижения точности: менее одной минуты
