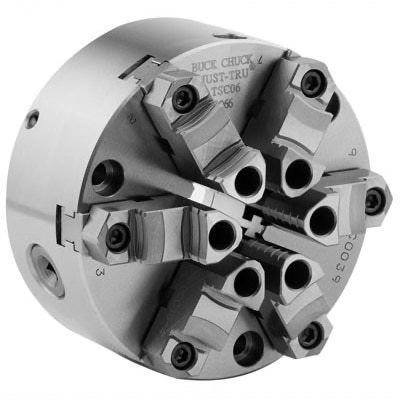

Токарный патрон с ручным зажимом ATSC

из сталис большой точностьюс разрезами

Обзор
Скролл-патрон ATSC с корпусом из кованой стали — это прецизионный патрон для токарных станков, разработанный для высокой повторяемости и стабильной соосности при изготовлении дубликатов деталей. Конструкция предусматривает встроенный зазор .020" между полостью корпуса патрона и фланцевым гнездом монтажной плиты, что обеспечивает противоположным винтам необходимый ход для точной микродрегировки. Первоначальная регулировка занимает менее одной минуты и обеспечивает повторяемость до .0005" TIR для совпадающих деталей.

Почему выбирать этот патрон ATSC?
Разработан для условий производства и прецизионной обработки: обеспечивает микротонкую регулировку и стабильную внутреннюю геометрию для поддержания жестких допусков в партиях.

Особенности и преимущества

• 4 микрорегулировочных винта обеспечивают повторяемость .0005" TIR
• Корпус из кованой стали, рассчитанный на более высокие скорости шпинделя
• закалённый и шлифованный скролл, точно уравновешенный для увеличения срока службы и точности
• закалённые губки и шестерни повышают долговечность
• мастер-губки с американским язычком и пазом для большей гибкости при выборе верхнего инструмента

Области применения

• Прецизионная обработка одинаковых компонентов
• Серийное производство большого объёма
• Операции, требующие повышенных оборотов шпинделя

Документация
Брошюра продукта содержит подробные спецификации и информацию каталога.

Технические характеристики

• Повторяемость: .0005" TIR на совпадающих деталях
• Встроенный зазор: .020" между полостью корпуса патрона и фланцевым гнездом монтажной плиты
• Время настройки: менее одной минуты для достижения требуемой точности
• Механизм регулировки: 4 микрорегулировочных винта
• Материал корпуса: кованая сталь для более высоких скоростей станка
• Скролл: закалённый и шлифованный, точно уравновешенный
• Губки и шестерни: закалённые для увеличения срока службы
• Интерфейс верхнего инструмента: мастер-губки с американским язычком и пазом
