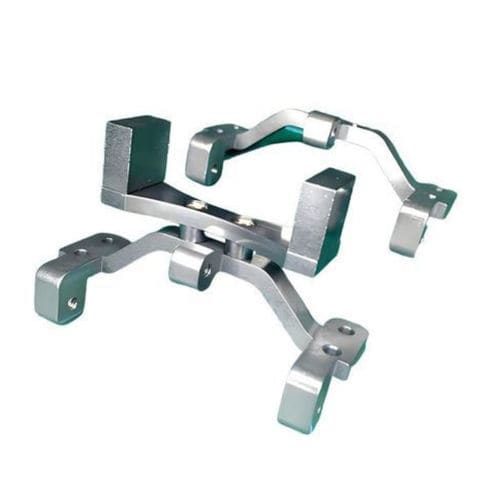

Литье высокоуглеродистая сталь

железостальалюминий

Обзор продукции Прецизионные структурные соединители Bracket Link от Hansheng Automation разработаны для высокопроизводительных приложений, предлагая универсальное решение от литья до обработки на микронном уровне. Эти компоненты подходят для широкого спектра отраслей промышленности, включая тяжелое машиностроение, промышленную автоматизацию, передачу энергии и сельскохозяйственное оборудование. Почему стоит выбрать Hansheng Automation? Hansheng Automation предлагает комплексное решение "под ключ" для кронштейнов и деталей структурных соединений. Используя опыт производства высокоточных компонентов трансмиссии, компания привносит "точность класса Gear" в конструкционное литье. Если вам нужен массивный кронштейн из ковкого чугуна для тяжелого оборудования или легкое алюминиевое звено для автоматизации, Hansheng поставляет готовые к сборке компоненты с допусками до ±0,005 мм. Основные характеристики продукции

• Непревзойденная точность обработки: Кронштейны обрабатываются в том же цехе, что и прецизионные коробки передач. Благодаря фрезерным станкам с ЧПУ Taesin и токарным станкам с ЧПУ Brother, Hansheng достигает ±0,005 мм при фрезеровании и токарной обработке и ±0,002 мм при шлифовании. Это обеспечивает идеальную посадку подшипников, валов и штифтов без дополнительной доработки.
• Большие масштабы и тяжелые условия эксплуатации: Возможности литейного производства простираются до 3800 × 1500 × 1200 мм, а горизонтальные обрабатывающие центры могут обрабатывать детали размером до 2100 × 1060 мм. Идеально подходит для строительной техники, горного оборудования и крупных промышленных рам.
• Различные процессы литья:
  • Литье в песок: Экономически эффективно для больших чугунных/стальных кронштейнов.
  • Литье в пенопласт: Подходит для сложных геометрических форм без углов вытяжки.
  • Гравитационное литье: Варианты высокой плотности для звеньев из алюминиевого сплава.

Технические характеристики материалов и процессов Характеристика Детали Варианты материалов

• Дуктильный чугун: GGG40, GGG50, GGG60 (высокая прочность)
• Серый чугун: GG20, GG25 (гашение вибрации)
• Углеродистая/легированная сталь: 4140, 42CrMo, WCB
• Алюминий: A356, ZL101 (легкий вес)

Методы литья Литье в песок из смолы, литье в зеленый песок, литье в пену, гравитационное литье Возможности механической обработки Фрезерование, расточка, токарная обработка, шлифование, электроэрозионная обработка проволокой (Seibu M50B) Термообработка Нормализация, отжиг, закалка и отпуск (Q&T), снятие напряжений Обработка поверхности Дробеструйная обработка, грунтовка, порошковая окраска, анодирование, антикоррозийное масло Технические параметры и допуски

• Точность фрезерования: ±0.005мм
• Точность токарной обработки: ±0.005 мм
• Суперзеркальная отделка: ±0.002 мм
• Допуск на литье: ISO 8062 CT10-CT12 (песок), CT7-CT9 (литая пена/прецизионное литье)

Максимальные размеры обработки:

• Литье: 3800 мм × 1500 мм × 1200 мм
• Обработка на ЧПУ: 2100 мм × 1060 мм (горизонтальный центр)
• Стандарт качества: ISO 9001 Certified

Обеспечение качества

• Стандарты контроля для конструкционных кронштейнов исключительно строгие, соответствующие стандартам для прецизионных зубчатых колес (ISO Level 5).
• Инспекция на КИМ: Проверка всех пространственных размеров и геометрических допусков (GD&T).
• NDT (неразрушающий контроль): Ультразвуковой контроль и контроль магнитных частиц, чтобы убедиться в отсутствии внутренних трещин или пористости в отливке.
• Оборудование: Станки для контроля зубчатых колес (для сложных профилей), твердомеры.

Применение

• Тяжелая строительная техника: Звенья ковша, повороты стрелы и кронштейны шасси для экскаваторов и погрузчиков.
• Промышленная автоматизация: Соединительные рычаги базы роботов, прецизионные опоры рельсов (требующие высокой плоскостности).
• Силовая передача: Монтажные кронштейны для планетарных коробок передач и двигателей.
• Сельскохозяйственное оборудование: Высокопрочные рычаги навески для тракторов и комбайнов.

FAQ

• Обработка: 100% прецизионной обработки выполняется на собственном производстве на современном оборудовании, что обеспечивает полный контроль качества и сроков.
• Твердые допуски: Допуски отверстий H6/H7 и допуски положения в пределах ±0,005 мм достигаются с помощью высокотехнологичных центров с ЧПУ.
• Форматы файлов 3D: Принимаются файлы STEP (.stp), IGES (.igs), X_T и SolidWorks, а также 2D-чертежи в формате PDF для спецификации допусков.
• Малосерийные заказы/прототипы: Поддерживается быстрое создание прототипов путем обработки на ЧПУ из цельного блока или 3D-печатных песчаных форм перед массовым производственным литьем.

Характеристики / Технические характеристики

• Варианты материалов: Ковкий чугун (GGG40, GGG50, GGG60), Серый чугун (GG20, GG25), Углеродистая/легированная сталь (4140, 42CrMo, WCB), Алюминий (A356, ZL101)
• Методы литья: Литье в песок из смолы, литье в зеленый песок, литье в пену, гравитационное литье
• Обработка: Фрезерование с ЧПУ, расточка, токарная обработка, шлифование, электроэрозионная обработка проволокой
• Тепловая обработка: Нормализация, Отжиг, Закалка и Отпуск, Снятие напряжений
• Обработка поверхности: Дробеструйная обработка, грунтовка, порошковое покрытие, анодирование, антикоррозийное масло
• Допуск на обработку: ±0,005 мм (фрезерование/токарная обработка), ±0,002 мм (шлифование)
• Допуск на литье: ISO 8062 CT10-CT12 (песок), CT7-CT9 (литьевая пена/прецизионное литье)
• Максимальный размер отливки: 3800 мм × 1500 мм × 1200 мм
• Максимальный размер обработки на ЧПУ: 2100 мм × 1060 мм
• Стандарт качества: ISO 9001 Certified
• Инспекция: CMM, NDT (ультразвуковые, магнитные частицы), машины для проверки зубчатых колес, твердомеры
