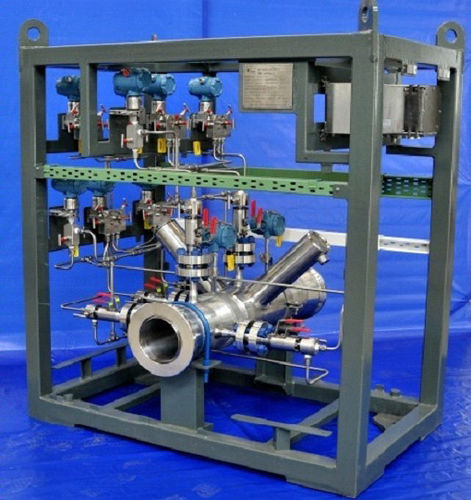

Измеритель влажности для газа WGM

линейный

Технология Расходомера влажного газа Haimo является расширением стандартной технологии многофазных измерений. Счетчик влажного газа обычно используется для измерения расхода отдельных фаз при добыче газа и конденсата. В зависимости от требований применения счетчики мокрого газа могут быть выполнены в виде катушки или в виде блочного. Расходомер влажного газа Haimo (WGM) - это современная технология для поточного измерения потока влажного газа. Счетчик позволяет точно измерять содержание жидкости (воды / конденсата) в газе и индивидуальный расход газа и жидкости с очень компактной структурой конструкции. В зависимости от требований применения счетчики мокрого газа могут быть выполнены в виде катушки или в виде блочного. Haimo WGM использует технологию измерения гамма-излучения для определения доли фазы и измеритель Вентури для определения общего расхода. Установленный источник излучает гамма-лучи, которые проходят через текучие материалы в измерительной трубе, а детектор измеряет количество гамма-лучей, прошедших через поток. Фракции газа и жидкости, выраженные в объемной доле газа (GVF), рассчитываются в режиме реального времени посредством комбинации уравнений ослабления гамма-лучей и предположения о единичных фазовых долях. Многопараметрический преобразователь (MVT) измеряет давление, температуру и перепад давления расходомера Вентури, по которому определяется общий расход многофазного потока. Блок сбора данных (DAU) выполняет все вычисления и преобразует измерения потока из линии в стандартное состояние. Уникальный дизайн резервирования позволяет осуществлять самопроверку и повышает надежность.
