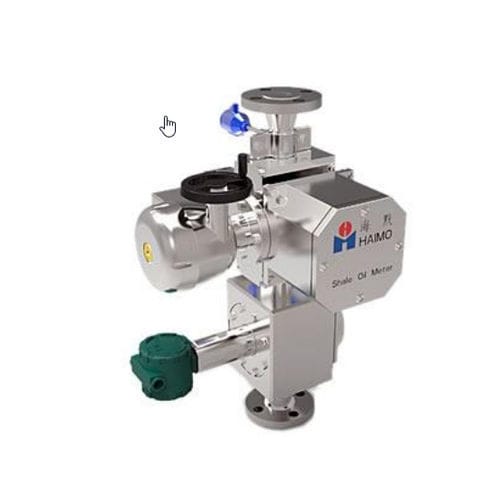

Расходомер с трубкой Вентури SP-MPFM

для жидкостейдля газалинейный

Мадульный многофазный расходомер Haimo - это современная технология для измерения многофазного потока в потоке. Счетчик позволяет точно измерять расход масла, воды и газа с помощью очень компактного механического решения. В зависимости от требований, измеритель может быть мадульным или смонтированным на салазках. Рабочий принцип Этот компактный блок состоит из расходомера Вентури и гамма-счетчика двойной энергии. Общий расход многофазных жидкостей (TFR) измеряется расходомером Вентури. Многопараметрический преобразователь (MVT) измеряет перепад давления на трубке Вентури, а также температуру и давление. Необработанные сигналы от MVT обрабатываются модулем сбора данных, а затем используются для расчета общей скорости потока вместе с параметрами PVT. Гамма-метр с двойной энергией используется для измерения GVF и WLR многофазных жидкостей. Импульсы от двойного гамма-датчика собираются и обрабатываются обновленным высокоскоростным двойным гамма-передатчиком Haimo, чтобы обеспечить высокую точность обрезки при уровне GVF 0–95%. Объемные скорости потока в стандартных условиях вычисляются из скоростей потока в условиях линии с использованием программной модели PVT. Модель PVT, разработанная Haimo, является универсальным инструментом для характеристики многокомпонентных смесей с акцентом на пластовые флюиды.
