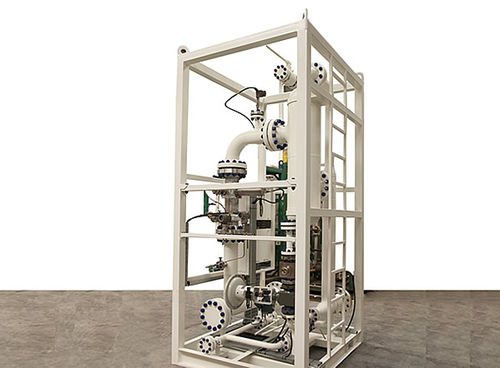

Расходомер с трубкой Вентури FR-MPFM

объемныйдля жидкостейдля газа

Полнодиапазонный многофазный расходомер Haimo представляет собой комбинацию двухфазного расходомера газа / жидкости и трехфазного измерителя обводненности. Измерение расхода газа и жидкости производится в двухфазном измерителе газа / жидкости, который состоит из трубки Вентури и одного гамма-измерителя. Соотношение вода-жидкость (WLR) измеряется с помощью гамма-измерителя двойной энергии, который расположен ниже по потоку от кондиционера потока. Фазовые доли получают из этих двух независимых измерений, и в итоге рассчитывают чистый расход масла, используя общий расход жидкости и измерение обводненности. В целом, точность измерения соотношение вода-жидкость (WLR) ухудшается при забивании, а также при очень высокой объемной доле газа (GVF), поэтому для точного измерения WLR компания Haimo ввела регулятор потока перед расходомером с двойной энергией гамма-излучения для кондиционировать многофазный поток путем смягчения слизней и снижения более высокого уровня GVF. Это помогает достичь погрешности измерения обводненности в пределах ± 2% абсолютного для всего диапазона заявленного значения GVF в рабочей зоне расходомера.
