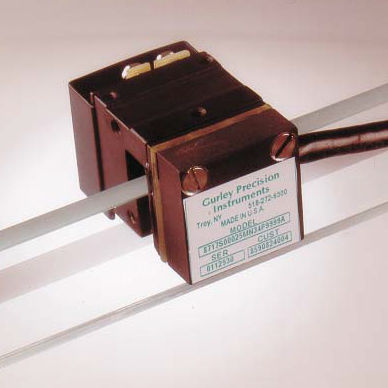

Инкрементальный линейный энкодер 9717

оптическийбесконтактныйцифровой

инкрементальный энкодер обеспечивает прямое измерение линейного положения или скорости без прикосновения к считывающей головке и стеклянной шкале. Использование энкодера с интерполятором HR2B или HR2C обеспечивает оптическое разрешение с электронным усилением, а выходной сигнал генерируется в виде квадратных волн плюс индекс от драйверов дифференциальных линий RS422. Кодер выдает небуферизованные синусоиды на выходе фототранзистора. Квадратурные квадратные волны, стробированный индекс и данные встроенного самотестирования "сторожевого таймера" передаются через драйверы дифференциальных линий RS-422 для генерации цифровых выходных сигналов или увеличения разрешения. Выходные квадратные волны существуют при 20-кратном количестве строк на шкале HR2B или при 1, 2, 3, 4, 5, 8, 10, 12, 16 или 25-кратном количестве строк на шкале HR2C. Модель 9717 представляет собой инкрементальный энкодер высокого разрешения, обеспечивающий прямое измерение линейного положения или скорости без контакта между считывающей головкой и стеклянной шкалой. При использовании с дополнительным интерполятором HR2B или HR2C оптическое разрешение может быть увеличено электронным способом, а выходной сигнал подается в виде квадратурных волн плюс индекс от драйверов дифференциальных линий RS422. Модель 9717 обеспечивает небуферизованные фототранзисторные выходные синусоиды. Для получения цифровых выходных сигналов или расширенного разрешения наши электронные блоки моделей HR2B и HR2C передают квадратурные квадратные волны, индекс и встроенные данные самотестирования "сторожевого таймера" через драйверы дифференциальных линий RS-422. Выходные квадратурные волны имеют 20-кратное отношение к числу строк на шкале для модели HR2B или 1, 2, 3, 4, 5, 8, 10, 12, 16 или 25-кратное отношение к числу строк для модели HR2C. Полная информация приведена в спецификации HR2B/HR2C
