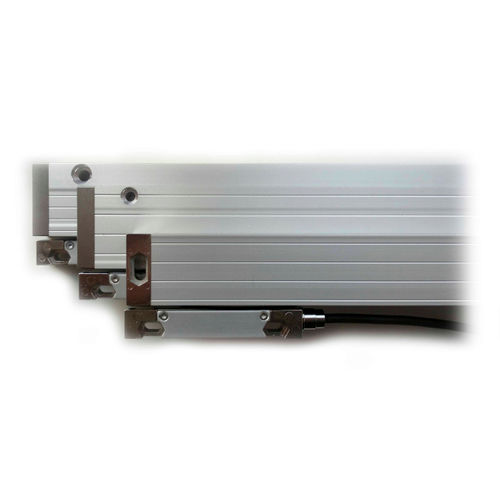

Инкрементальный линейный энкодер LR series

оптическийпрочныйIP53

Модели LR18, LR25 и LR35 представляют собой оптические инкрементальные линейные энкодеры, рассчитанные на длительный срок службы в средах с высокими эксплуатационными характеристиками. Компактный LR18 имеет длину до 1,2 м (48 дюймов), а более прочные LR25 и LR35 имеют максимальную длину измерения 3,2 м (126 дюймов)*. Обе модели имеют надежную внутреннюю микросхему ASIC, обеспечивающую разрешение до 0.1pm после 4-кратного квадратурного декодирования в пользовательской схеме. Выходным устройством для квадратурных квадратных волн и сигнала индекса является EIA/RS-422 сбалансированный драйвер дифференциальной линии. Для пользователей, которые предпочитают обеспечивать собственную интерполяцию, аналоговые выходы доступны в виде либо 11 -pAor 1 -V сигналов. Прецизионные шарикоподшипники позволяют считывающей головке преодолевать стеклянную шкалу со скоростью до 2 м/с (80 дюймов/с). Система защищена до IP53 с помощью алюминиевого экструдера и резиновых уплотнительных заслонок. Энкодеры взаимозаменяемы с несколькими популярными конкурирующими марками. Поперечное сечение, мм(внутрь)18 x46(0,71 x 1,81)25 x52(0,98 x 2,05)35 x62(1,38x 2,44)Измерительная длина ML, мм(внутрь)DCRM ML, мм(внутрь)70-1240(3-48)70-3190(3-126)70-3070(3-121)1140-3190(45-126)1140 -3190(45-121)Габаритная длина, мм(внутрь)ML + 105(ML + 4.2) Вес, кг (фунтов) 0.075+ 1.0/m(0.18 +0.03/в)0.075+ 1.95/m(0.20 + .09/в)0.075+ 3.60/m(0.20 + .09/в)Разрешение, мкм (после 4Х)1, 20.1, 0.2, 0.5, 1, 2, 5 или 10 мкмТочность (при 20°C) Степень A: ±3 мкм/м ("±36 мкм/фут") Степень В: ±5 мкм/м ("±60 мкм/фут") Степень С: ±10 мкм/м ("±120 мкм/фут") Гистерезис0.5 мкм (20 мкм в минуту) Входная мощность 5 В ± 0,3 В при 150 мА максимум для сигналов TTL120 мА максимум для аналоговых сигналовАналоговый выход311 мкАпп (OUT=A) или 1 Vpp
