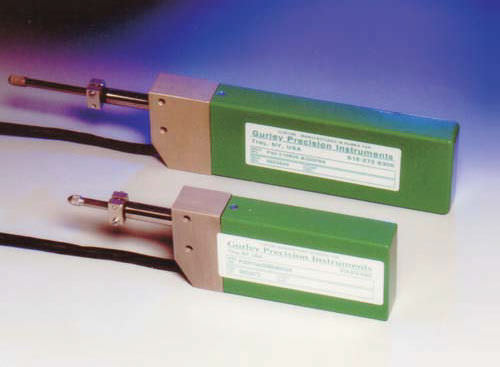

Линейный энкодер плунжерного типа P series

инкрементальныйоптическийпрочный

представляют собой оптические инкрементальные линейные энкодеры или измерительные датчики. Энкодеры способны измерять длину перемещения не более 40 мм и могут быть установлены в лаборатории контроля качества или на заводе. Они оснащены шарикоподшипниковыми направляющими плунжера, обеспечивающими плавность хода и высокую устойчивость к боковым нагрузкам. Кроме того, в них встроен ASIC для надежной электронной интерполяции. Измерительные датчики моделей P20 и P40 представляют собой линейные оптические энкодеры плунжерного типа. Они идеально подходят для точного измерения длины перемещения до 40 мм и одинаково хорошо чувствуют себя как в лаборатории QClab, так и на заводе. Модели P20 и P40 оснащены направляющими плунжера на шарикоподшипниках для плавного хода и большей устойчивости к боковым нагрузкам, а также встроенным ASIC для надежной электронной интерполяции. Плунжер подпружинен для возврата в полностью выдвинутое положение. Измерительная длина:P20: 20 мм (0,79"); P40: 40 мм (1,57")Разрешение: 10, 5, 2, 1 0r 0,5 микрометров* Точность при стандарте 201,0 м;Требуемое питание: + 5 В постоянного токаИзмерительное усилие: 1,2 Н макс (5 унций)Допустимая боковая нагрузка: 4,4 Н (1,0 фунт)Способ монтажа: через зазорные отверстия на плоской поверхности или с помощью стандартного зажимного хвостовика 8h6Измерительный контакт: корунд с 10 мм (0.4") сферическим наконечникомКорпус защиты:64Плунжер:IP50Температура эксплуатации:от 0 C до 50 C (от 32 F до 122 F)Температура хранения:от -20 C до 70 C (от -4 F до 158 F)Влажность:от 10 до 90% отн. влажности, без конденсацииДлина кабеля:1 м (40") стандартныйff£IPoooo o£ooC:5%, 120 mA maxМаксимальная скорость:1 м/с (40 дюйм/с)±±mm±±0.5 мФормат данных:Квадратурные квадратные волныФормат индекса:1/4-цикловый, стробированный с высокими состояниями A и BIРасположение индекса:5 1 мм
