Обзор продукта

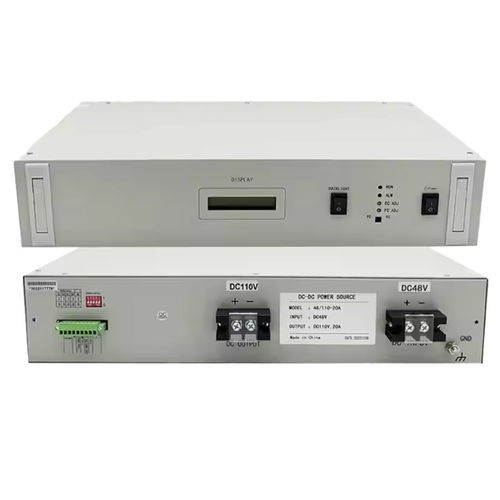

Шкафной (rack) повышающий DC-DC преобразователь VOITA разработан для промышленных и коммуникационных систем, требующих стабильного повышения постоянного напряжения. Может работать автономно или в параллельной связке с автоматическим распределением тока. Устанавливается в 2U 19-дюймовый шкаф, обеспечивает высокую эффективность и контролируемую электромагнитную совместимость.

Базовые характеристики

• DC вход: 48 VDC (типовая конфигурация)
• DC выход (пример): 220 VDC (серия поддерживает DC220V / DC110V / DC48V / DC24V в зависимоти от модели)
• Выходной ток: 10 A (также доступны модели на 20 A и другие)
• Допустимый диапазон входного напряжения (модели 48V): 43 V – 56,7 V
• Сигнальный порт: RS485 (опция)
• Форм-фактор: 2U, 19 inch rack-mount

Технические особенности

• Защита от перенапряжения, перегрузки и короткого замыкания
• Защита по температуре
• Технология автоматического распределения тока для параллельной работы
• Поддержка RS485 (опция) с ПО для мониторинга в реальном времени
• Опциональные 4 сухих контакта: состояние выхода, аварийное напряжение выхода, внутренняя температура, низкое напряжение батареи

Рекомендации по эксплуатации

• Следуйте инструкциям руководства при установке и эксплуатации.
• При подключении входа/выхода DC соблюдайте полярность.
• Обеспечьте корректное заземление для предотвращения поражения электрическим током и повреждений оборудования.
• Избегайте длительных перегрузок, чтобы предотвратить отказы.
• Сохраните руководство для обслуживания и диагностики.

Выбранные технические показатели
КПД: ≥85% (таблица); КПД при полной нагрузке: ≥90%
Допуск OCP: ±5% номинал
Изменение при нагрузке/источнике: ≤±0,5%
Температурный коэффициент: 150 PPM/℃
Пиковая пульсация Vpp ≤ 100 mV; пульсация при переключении Vpp ≤ 60 mV; шум ≤ 1 mV
Температурный режим: 0–45℃; Влажность: ≤95% RH без конденсации; Высота: ≤2000 m
Испытание на диэлектрическую прочность: DC 2500 V; Ток утечки: < 10 mA

Точки защиты входного недонапряжения/перенапряжения
DC220V: LVP 180 V, OVP 270 V
DC110V: LVP 90 V, OVP 140 V
DC48V: LVP 40 V, OVP 60 V
DC24V: LVP 20 V, OVP 32 V

Диапазоны плавающей/выравнивающей зарядки и значения по умолчанию
Диапазон регулировки плавающей зарядки: DC220V 180–230V; DC110V 99–132V; DC48V 43–56,7V; DC24V 22–27,6V
Значения плавающей зарядки по умолчанию: DC220V 220V; DC110V 121V; DC48V 52,8V; DC24V 26,4V
Диапазон регулировки выравнивающей зарядки: DC220V 192–245V; DC110V 110–132V; DC48V 48–57,6V; DC24V 24–29,8V
Значения выравнивающей зарядки по умолчанию: DC220V 227V; DC110V 127V; DC48V 56,4V; DC24V 28,2V
Точка защиты выходного напряжения: напр. DC220V 245V ±1V; DC110V 145V ±1V; DC48V 58V ±1V; DC24V 30V ±1V

Определение портов (задняя панель)
DC вход: DC input+ / DC input-
DC выход: DC output+ / DC output-
Ротационный переключатель (код адреса): B0–B3 бинарный код (адреса 0–15)
9-контактный разъем: RS485 A / B
Сухие контакты аварии: COM; BATTERY FAIL; TEMP FAIL; OUT VOLTAGE FAIL; OUT FAIL
Интерфейс распределения тока (для параллельной работы): SH+ / SH-

Порядок запуска (кратко)

• Подключите DC выход к нагрузке.
• Подключите DC вход, соблюдая полярность.
• При необходимости подключите RS485 для связи.
• Включите питание для запуска блока.

Техническое обслуживание и устранение неисправностей (кратко)

• Неверное выходное напряжение: отрегулируйте потенциометр плавления/выравнивания.
• Индикатор ошибки горит: проверьте батарею/выход на разряд, повреждение, короткое замыкание или перегрузку по току.
• Выход есть, но нагрузка без питания: проверьте цепь выхода на разрыв.
• Нестабильный выход: проверьте перегрузку и соответствие входного напряжения требованиям.
• Нет выхода: проверьте проводку выхода, предохранитель входа и входное питание.

Технические характеристики

• Бренд: VOITA
• Семейство моделей: Rack Mount DC Step up Converter (варианты DC220V / DC110V / DC48V / DC24V)
• Номинальный DC вход: 48 VDC (типично)
• Допустимый DC вход (48V): 43–56,7 V
• Номинальный DC выход (пример): 220 VDC
• Выходной ток: 10 A (пример) — также доступен 20 A
• Связь/сигнал: RS485 (опция)
• Габариты: 2U, 19 inch rack-mount
• КПД: ≥85% (таблица); при полной нагрузке ≥90%
• Защиты: OVP, OCP, короткое замыкание, защита от высокой температуры
• Параллельная работа: автоматическое распределение тока (SH+/SH-)
• Условия эксплуатации: 0–45℃; Влажность ≤95% RH без конденсации; Высота ≤2000 m
• Безопасность: Hi-pot DC2500V; Утечка <10 mA
