Зарядное устройство/инвертор на солнечной батарее VT-HF48S220V-5KVA

вне сетигибридныймногофункциональный

Введение
VOITA VT-HF48S220V-5KVA — гибридный инвертор/зарядное устройство, объединяющий чистый синусный инвертор, встроенный MPPT-солнечный контроллер и сетевое зарядное устройство для обеспечения резервного питания с функцией ИБП в компактном корпусе. Передняя ЖК-индикация позволяет настраивать параметры (ток зарядки батареи, приоритет AC/солнечной зарядки, пороги входного напряжения) и простое управление кнопками.

Ключевые особенности

• Чистый синусный инвертор с функцией холодного старта и возможностью работы без батареи
• Встроенный MPPT-контроллер (диапазон MPPT 120–450 Vdc; макс. PV Voc 500 V)
• Настраиваемые диапазоны входного напряжения и ток зарядки батареи через ЖК-дисплей
• Выбор приоритета зарядки AC/солнечная; совместимость с сетью или генератором
• Автоматический перезапуск при восстановлении сети и комплексные защиты (перегрузка, перегрев, короткое замыкание)
• Коммуникации: RS485, RS232; опционально сухой контакт и параллельный порт на параллельных моделях

Технические характеристики

• Модель: VT-HF48S220V-5KVA
• Бренд: VOITA
• DC-вход: 48 VDC (номинал)
• Выход инвертора: 220VAC, 50Hz (настройка 50/60Hz); номинальная мощность: 5kVA / 5kW; чистая синусоида
• КПД: >95% (сетевой режим); пиковый КПД инвертора 94%
• Габариты (короткая спецификация): 482 × 290 × 113 мм, масса нетто 13 кг; общая спецификация: 438 × 438 × 130.8 мм, масса нетто 14 кг
• Цвет: белый; сертификат безопасности: CE

Параметры работы

• Сетевой режим: номинальное входное 230Vac; настраиваемые пороги отключения/возврата/высокой потери (пример порогов ИБП: 170/180/280 Vac)
• Инверторный режим: регулирование выходного напряжения ±5%; частота 50/60Hz; пиковая мощность 2× номинала в течение 5 с; защита от перегрузки: 5 с @ ≥150% нагрузки; 10 с @ 110–150%
• Режим зарядки: макс. суммарный зарядный ток PV+AC 100 A; макс. зарядный ток AC 60 A; 3‑ступенчатый алгоритм зарядки с установками bulk/float/overcharge (Flooded 58.4V / AGM 56.4V / Float 54V / Overcharge 63V)
• Солнечный вход: номинальная мощность PV 5 500 W; диапазон MPPT 120–450 Vdc; макс. PV Voc 500 V; макс. входной ток PV 18 A; макс. зарядный ток PV 100 A

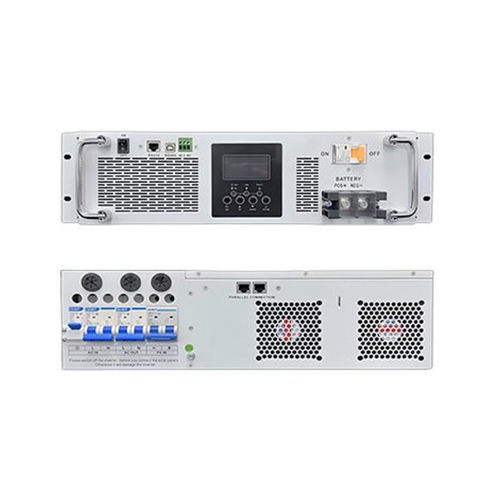

Связь и лицевая панель

• ЖК-дисплей со статусными, зарядными и аварийными индикаторами; кнопки управления и выключатель питания
• AC вход/выход, PV и вход батареи, прерывание батареи; точка заземления
• Порты RS232, RS485 и параллельной связи (параллельные модели); опционально сухой контакт

Применение и архитектура системы

• Предназначен для автономного и резервного питания малых коммерческих объектов, телекоммуникаций, удаленного оборудования и промышленных применений
• Поддерживает PV-массивы и опциональный генератор; доступна параллельная работа для увеличения мощности

Условия эксплуатации и защита

• Рабочая температура: -10°C до 55°C; хранение: -15°C до 60°C; влажность 5–95% RH (без конденсации)
• Защиты: перегрузка, перегрев, короткое замыкание и защита от короткого замыкания на выходе (автомат/электронная)
