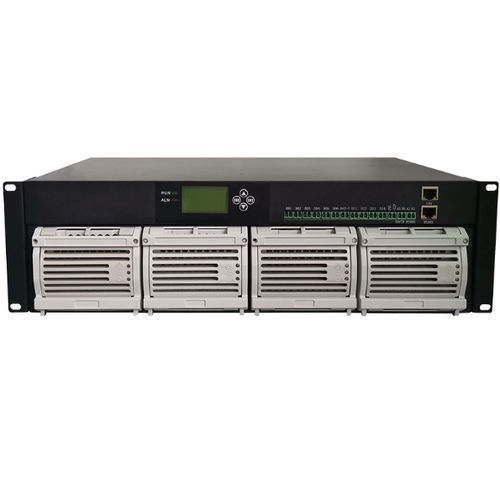

Источник электропитания 3U VT-220 / 48-200AS

DCрегулируемыйс одним выходом

Описание
Вход AC: 176 VAC – 280 VAC. Выход DC: 40 VDC – 60 VDC. Размеры: 482 × 410 × 132 мм (19" 3U). Вес: 21 кг. Гарантия: 2 года.

Обзор
VT-220/48-200AS — модульная DC выпрямительная система телекоммуникационного класса для установки в 19‑дюймовый шкаф. Модульная архитектура позволяет изменять мощность путем добавления или удаления выпрямительных модулей и включает модули мониторинга для надзора за системой. Предназначена для коммуникационных и промышленных электросистем, обеспечивает нагрузочную мощность и подачу зарядного (float) и выравнивающего тока батарей при нормальной работе. Выпрямители поддерживают параллельную работу и распределение тока для резервирования и увеличения емкости.

Технические параметры (таблица)
Model: VT-220 / 48-200AS
Окружающая среда - Рабочая температура: -40°C ~ 55°C
Окружающая среда - Температура хранения: -40°C ~ 70°C
Окружающая среда - Относительная влажность: ≤ 90% RH (30°C)
Окружающая среда - Высота над уровнем моря: ≤ 2000 m (понижение мощности выше 2000 m)
AC вход - Схема входа AC: L＋N＋PE / 220 VAC
AC вход - Диапазон входного напряжения: 176 VAC ~ 280 VAC
AC вход - Частота входного AC: 45 Hz ~ 65 Hz
AC вход - Макс. входной ток: ≤ 51.13 A
AC вход - Коэффициент мощности: ≥ 0.99
DC выход - Номинальное выходное напряжение: 48 VDC
DC выход - Расчетное выходное напряжение: 53.5 VDC
DC выход - Расчетная выходная мощность: 12 000 W
DC выход - Выходное DC напряжение: 40 VDC ~ 60 VDC
DC выход - Выходной DC ток: 0 ~ 50 A (выходное напряжение 48 V)
DC выход - Точность установки напряжения: ≤ 1%
DC выход - КПД: ≥ 93.2%
DC выход - Шум (пик‑пик): ≤ 200 mV (0 ~ 20 MHz)
DC выход - Взвешенный шум: ≤ 2 mV (300 Hz ~ 3400 Hz)
AC вход Тревога и защита - Точка тревоги перенапряжения AC: По умолчанию: 280 VAC ± 5 VAC*
AC вход Тревога и защита - Точка тревоги пониженного напряжения AC: По умолчанию: 176 VAC ± 5 VAC
AC вход Тревога и защита - Разность восстановления защиты от перенапряжения AC: По умолчанию: 295 VAC ± 5 VAC
AC вход Тревога и защита - Точка защиты пониженного напряжения AC: По умолчанию: 180 VAC ± 5 VAC*
DC выход Тревога и защита - Точка тревоги перенапряжения DC: По умолчанию: 58 VDC ± 0.5 VDC*
DC выход Тревога и защита - Точка тревоги пониженного напряжения DC: По умолчанию: 45 VDC ± 0.5 VDC*
DC выход Тревога и защита - Точка защиты перенапряжения DC: По умолчанию: 60 VDC ± 0.5 VDC*
DC выход Тревога и защита - LLVD: По умолчанию: 44 VDC ± 0.5 VDC*
DC выход Тревога и защита - BLVD: По умолчанию: 45 VDC ± 0.5 VDC*
Выпрямитель - Распределение нагрузки: выпрямители могут работать параллельно с распределением тока; несоответствие лучше ±5% от номинального выходного тока
Выпрямитель - Снижение мощности по входу (при 45°C): 100% мощности при входе ≥ 154 VAC; 300 W при входе < 154 VAC; выпрямители останавливаются при входе 85 VAC

Технические характеристики

• Model: VT-220 / 48-200AS
• Габариты (Ш×Г×В): 482 × 410 × 132 мм
• Вес: 21 кг
• Номинальное выходное напряжение: 48 VDC
• Расчетное выходное напряжение: 53.5 VDC
• Диапазон выходного напряжения: 40 VDC – 60 VDC
• Номинальная выходная мощность: 12 000 W
• Диапазон входного напряжения: 176 VAC – 280 VAC
• Входная частота: 45 Hz – 65 Hz
• Макс. входной ток: ≤ 51.13 A
• Коэффициент мощности: ≥ 0.99
• КПД: ≥ 93.2%
• Рабочая температура: -40°C – 55°C
• Температура хранения: -40°C – 70°C
• Относительная влажность: ≤ 90% RH (30°C)
• Высота: ≤ 2000 m (понижение мощности выше 2000 m)
• Шум (пик‑пик): ≤ 200 mV (0 – 20 MHz)
• Взвешенный шум: ≤ 2 mV (300 Hz – 3400 Hz)
• Защиты/тревоги: точки тревог/защиты по перенапряжению и понижению напряжения AC/DC (см. полные технические параметры)
