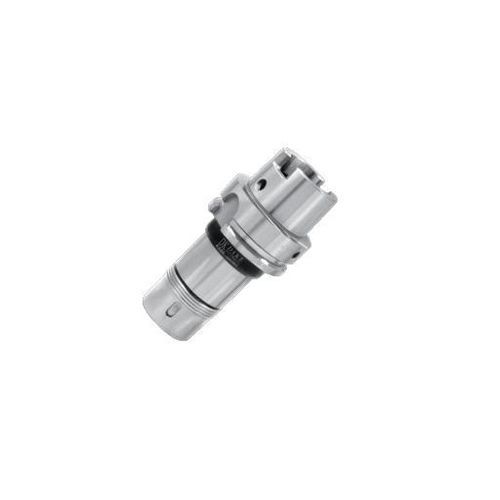

Патрон для инструментов HSK-A

SKдля обработки

Введение
HSKA-SK сочетает лёгкий интерфейс HSK-A с SK-цангой, выбранной для передачи крутящего момента. По сравнению с другими типами цанг в каталоге, конфигурация SK обеспечивает примерно в 1,5 раза больший момент зажима и принимает инструменты с допуском h7 диаметром 1–25 мм. Держатель поддерживает подачу внутреннего охлаждения при соответствующей конфигурации и предназначен для операций механической обработки, требующих повышенной передачи крутящего момента и надёжного зажима инструмента.

Ключевые характеристики

• Момент зажима: SK-цанга обеспечивает ≈1,5× больший момент по сравнению с другими типами цанг, перечисленными в каталоге.
• Диапазон инструментов: поддерживает h7, 1–25 мм.
• Класс динамической балансировки: ≤ G1.
• Точность биения держателя инструмента: ≤ 2 μm.
• Комбинированная точность биения: ≤ 5 μm.
• Внутреннее охлаждение: поддерживается при конфигурации с центральным каналом.

Применение

• Фрезерные и сверлильные операции, где требуется повышенная сила зажима и передача крутящего момента.

Технические характеристики

• Модель: HSKA-SK
• Интерфейс: HSK-A с конфигурацией SK-цанги.
• Тип цанги: SK (стандартная геометрия семейства SK).
• Увеличение момента зажима: ≈1,5× по сравнению с другими перечисленными типами цанг.
• Допустимый диаметр инструмента (h7): 1–25 мм.
• Класс динамической балансировки: ≤ G1.
• Радиальное биение держателя инструмента: ≤ 2 μm.
• Комбинированное биение (сборка): ≤ 5 μm.
• Внутреннее охлаждение: поддерживается при конфигурации для центрального канала.
