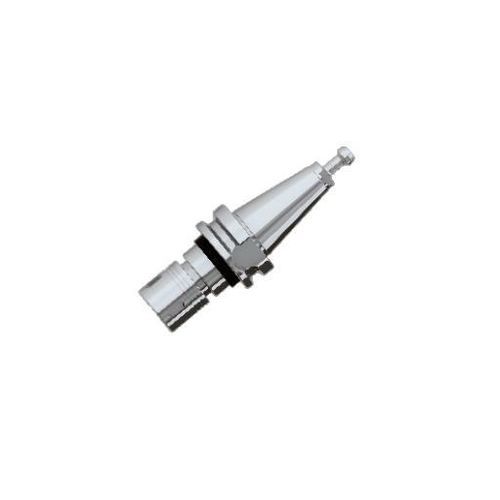

Хомут-держатель BT

SKдля фрезерованиядля сверления

Обзор
Держатель инструмента с цанговым зажимом BT-SK разработан для фрезерных и сверлильных операций, где передача крутящего момента важнее максимального диапазона зажима. Геометрия цанги SK обеспечивает примерно в 1,5 раза больший зажимной момент, принимает оправки инструментов в допуске h7 диаметром 1–25 мм и при соответствующей конфигурации поддерживает внутреннюю подачу охлаждающей жидкости (сквозную).

Ключевые моменты

• Разработан для приложений, ориентированных на передачу крутящего момента при фрезеровании и сверлении
• Геометрия цанги SK обеспечивает ~1,5× больший зажимной момент по сравнению с другими типами цанг
• Поддерживаемые диаметры инструмента: 1–25 мм (h7)
• Поддержка внутренней (сквозной) подачи охлаждения при соответствующей конфигурации

Показатели

• Точность биения держателя инструмента: ≤ 2 μm
• Комбинированная точность биения: ≤ 5 μm
• Класс динамического уравновешивания: ≤ G1

Применения

• Фрезерные операции, требующие повышенной передачи крутящего момента
• Сверление и тяжелая обработка, где сила удержания приоритетнее максимального диапазона зажима

Технические характеристики

• Модель: BT-SK
• Тип цанги: SK (высокий крутящий момент)
• Крутящий момент: цангa SK обеспечивает примерно 1,5× больший зажимной момент по сравнению с другими типами
• Поддерживаемые диаметры инструмента: 1–25 мм (h7)
• Внутренняя подача охлаждения: поддерживается (сквозная при конфигурации)
• Биение держателя инструмента: ≤ 2 μm
• Комбинированное биение: ≤ 5 μm
• Класс динамического уравновешивания: ≤ G1
