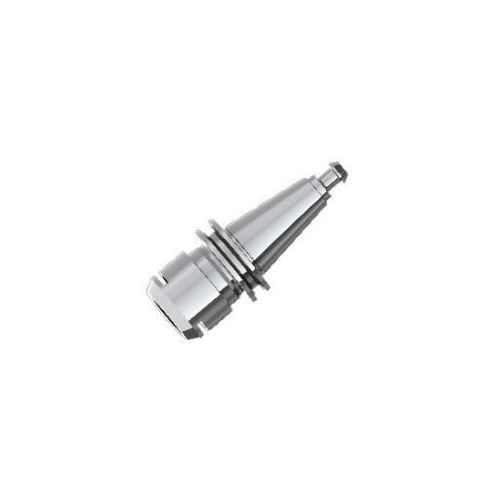

Хомут-держатель ISO

SKSKдля фрезерования

Обзор
Цанговый держатель ISO-SK — это версия ISO-семейства, ориентированная на передачу крутящего момента. 8° геометрия цанги SK повышает усилие зажима для более тяжёлых фрезерных и сверлильных операций и при соответствующей конфигурации может поддерживать подачу внутреннего (сквозного) охлаждающего состава.

Ключевые параметры

• Биение держателя инструмента: ≤ 2 μm
• Суммарная точность биения: ≤ 5 μm
• Степень динамической балансировки: ≤ G1
• Передача крутящего момента: до ≈1.5× по сравнению с неориентированными на момент цангами (по заявлению)
• Совместимость инструмента: допуск h7, 1–25 мм

Особенности

• Геометрия цанги SK 8° для увеличения усилия зажима
• Drehmomentoptimierte ISO‑интерфейс для тяжёлого фрезерования и сверления
• Возможность конфигурации для поддержки внутренней/сквозной подачи охлаждающей жидкости при соответствующем исполнении

Применение
Предназначен для фрезерных, сверлильных, развёрточных и аналогичных операций, где приоритет отдается жёсткому зажиму инструмента и высокой передаче крутящего момента. Подходит для станков и оснастки, требующих стабильной фиксации инструментов по допуску H7.

Технические данные и чертежи
Детальные технические данные и размерные чертежи доступны на странице продукта в виде эталонных изображений (технические данные и иллюстрации размеров). Обращайтесь к этим материалам для получения монтажных размеров и информации по конкретным конфигурациям.

Характеристики / технические спецификации

• Модель: ISO-SK
• Геометрия цанги: SK (8°)
• Совместимость инструмента: допуск h7, 1–25 мм
• Биение держателя: ≤ 2 μm
• Суммарное биение: ≤ 5 μm
• Динамическая балансировка: ≤ G1
• Крутящий момент: до ≈1.5× по сравнению с неориентированными на момент цангами (по данным продукта)
• Поддержка охлаждения: возможна внутренняя/сквозная подача охлаждающей жидкости
