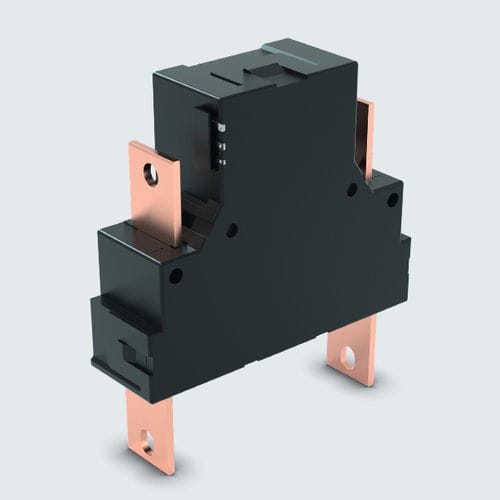

Поляризованное реле защелки на 200 А
Используя принцип H-арматуры, поляризованные реле защелкивания отличаются высокой стойкостью к ударам и вибрациям. Они всегда находятся в определенном коммутационном положении, а значит, при отключении питания не происходит потери информации. Преимуществом поляризованных реле фиксации является импульсная работа в несколько миллисекунд, нагревом катушек можно пренебречь.
Реле спроектированы и изготовлены в соответствии с международными стандартами IEC 61810 часть 1, а также отвечают требованиям по перегрузке и короткому замыканию согласно ANSI C12.
Технические характеристики
Данные катушки
Номинальное напряжение 12 - 48 В пост. тока
Номинальная мощность 24 Вт
Рабочая мощность для установки 15 Вт
Пульс на установку 30 мс
Время действия < 30 мс
Контактные данные
Макс. расположение контактов 2 НЕТ
Контактный материал AgSnO2
Макс. коммутационная мощность 50,000 ВА
Макс. коммутируемое напряжение 440 В перем. тока
Макс. коммутируемый ток 200 А
Механический ресурс 1 x 106
Изоляция
Змеевик с ползучестью и зазором - контакт 9,5 мм
Катушка испытательного напряжения - контакт 4000 В эфф.
Контакт испытательного напряжения - контакт 4.000 В эфф
Испытательное напряжение открытый контакт 1000 В эфф.
Катушка диэлектрической прочности - контакт 12 кВ / 1,2 / 50 мкс
Общие данные
Температура окружающей среды -40 ... +85 °C
Вес 320 г
Соответствует стандартам VDE, UL, CSA, SEV, SEMKO
---
