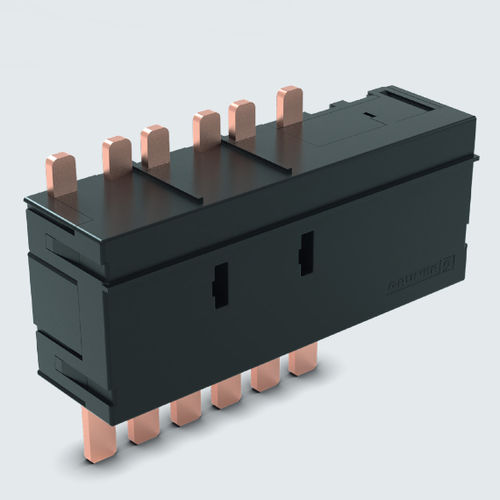

Реле специально разработано для легкой интеграции в 3-фазные клеммные колодки. Реле может быть оснащено шунтом или альтернативно может быть интегрирована любая другая измерительная система.
Используя принцип H-арматуры, поляризованные реле с фиксацией отличаются высокой устойчивостью к ударам и вибрациям. Они всегда находятся в определенном положении переключения, поэтому при отключении питания не происходит потери информации.
Реле спроектированы и изготовлены в соответствии с международными стандартами IEC 61810 часть 1, а также отвечают требованиям по короткому замыканию для выключателей управления питанием согласно IEC 62052 часть 31.
Технические данные
Данные катушки
Номинальная мощность 16 Вт
Рабочая мощность для настройки 11 Вт
Импульс для установки 30 мс
Время действия < 15 мс
Контактные данные
Макс. расположение контактов 3 НО
Материал контактов AgSnO2
Макс. коммутируемая мощность 25 000 ВА
Механический ресурс 106
Изоляция
Расстояние между ползунками и зазорами катушка - контакт 8 мм
Испытательное напряжение катушка - контакт 4 000 В эфф.
Испытательное напряжение контакт - контакт 4,000 В эфф
Испытательное напряжение открытый контакт 1,000 В эфф.
Диэлектрическая прочность катушка - контакт 12 кВ / 1,2 / 50 мкс
Общие данные
Температура окружающей среды -40 ... +75 °C
Вес 360 г
Соответствует стандартам VDE, UL, CSA, SEV, SEMKO
---
