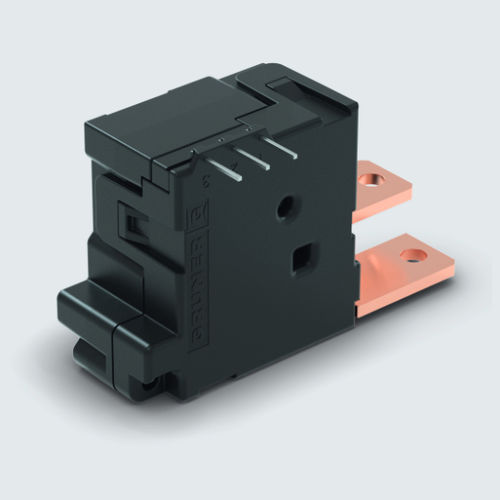

Поляризованное реле защелки на 100 А
Используя принцип H-арматуры, поляризованные реле защелкивания отличаются высокой стойкостью к ударам и вибрациям. Они всегда находятся в определенном коммутационном положении и поэтому при отключении питания не происходит потери информации. Преимуществом поляризованных реле фиксации является импульсная работа в несколько миллисекунд, нагревом катушек можно пренебречь.
Реле спроектированы и изготовлены в соответствии с международными стандартами IEC 61810 часть 1, а также соответствуют требованиям UC3 для переключателей управления питанием согласно IEC 62052 часть 31.
Технические характеристики
Данные катушки
Номинальное напряжение 6 - 48 В пост. тока
Номинальная мощность 5,5 Вт
Рабочая мощность для установки 3,5 Вт
Пульс на установку 20 мс
Время действия < 15 мс
Контактные данные
Макс. расположение контактов 1 NO
Контактный материал AgSnO2
Макс. коммутационная мощность 25 000 ВА
Макс. коммутируемое напряжение 440 В перем. тока
Макс. коммутируемый ток 100 А
Механический ресурс 106
Изоляция
Змеевик с ползучестью и зазором - контакт 8 мм
Катушка испытательного напряжения - контакт 4000 В эфф.
Контакт испытательного напряжения -
Испытательное напряжение открытый контакт 1000 В эфф.
Катушка диэлектрической прочности - контакт 12 кВ / 1,2 / 50 мкс
Общие данные
Температура окружающей среды -40 ... +85 °C
Вес 65 г
Соответствует стандартам VDE, UL, CSA, SEV, SEMKO
---
