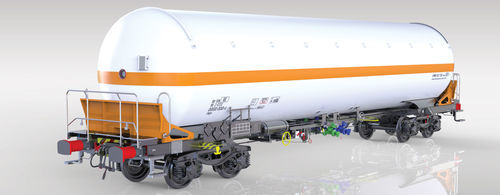

Колесный транспортер Zags

с платформой

Особенности

• Разработан для перевозки бесводного аммиака (UN1005) и сжиженных углеводородов (LPG) по коду цистерны P29BH.
• Изготовлен в соответствии с требованиями RID и TSI и соответствующими стандартами EN / UIC; рама согласно EN 12663-2 и UIC 530-1; маркировка TEN GE для эксплуатации в движении.
• Оптимизированное соотношение объёма к массе для перевозки аммиака; толщина днищевой части цистерны согласно RID TE 25 b).
• Доступ для осмотра через люк DN 500 с крышкой (EN 12561-6).

Возможности

• Нижние клапаны для загрузки/разгрузки гидравлически управляются с уровня путей с обеих сторон вагона.
• T‑трубопроводы и боковые косые клапаны DN 80 для жидкой и газовой фаз; стандартная редукция DN 80/DN 50 на газовой фазе.
• Готов к установке солнцезащитного экрана и к смене кода цистерны на P27BH.
• Минимальная температура заполнения: -40 °C.
• Оборудование для загрузки/разгрузки и арматура могут быть адаптированы под требования заказчика; доступны различные варианты колесных пар, букс, тормозных колодок, буферов и сцепного устройства.
• Опциональные устройства безопасности: системы против «наезда», детектор схода с рельсов EDT101; защитный экран согласно RID TE 25 d), дополнительная платформа и указатель уровня — опции.
• Расположение люка по оси головки цистерны согласно объекту интеллектуальной собственности № Ru.068711.

Параметры
Нагрузка на ось: 22,5 т / ось
Ширина колеи: 1,435 mm
Габарит: G1-TSI
Режим торможения: “S”
Тип тормозов: KE-GP (K)
Макс. скорость (нагруженный 90,0 т): 100 km/h
Макс. скорость (порожний): 120 km/h
Климатическое исполнение: T1
R_min: 35,0 m
Длина по буферам: 16 960 mm
Рабочий объём: ~106,0 m³
Центральный уклон бака: Горизонтальный
Расчётное давление: 29 bar
Масса тары: ~34,9 t
Грузоподъёмность: ~55,1 t
Тип тележки: Y25Lsd-KP1
*Масса тары зависит от типа тележки, колесных пар и дополнительного оборудования.

Технические характеристики

• Семейство моделей: серия Zags
• Предназначенный груз: бесводный аммиак (UN1005) и сжиженные углеводороды (LPG) — код цистерны P29BH
• Рабочий объём: ~106,0 m³; Расчётное давление: 29 bar; Минимальная температура заполнения: -40 °C
• Нагрузка на ось: 22,5 т / ось; Грузоподъёмность: ~55,1 т; Масса тары: ~34,9 т (зависит от конфигурации)
• Макс. скорость: 100 km/h (нагруженный 90 т) / 120 km/h (порожний); Ширина колеи: 1,435 mm; Габарит: G1-TSI
• Режим торможения: “S”; Тип тормозов: KE-GP (K); Тип тележки: Y25Lsd-KP1 (доступны другие варианты)
• Арматура цистерны: люк DN 500 (EN 12561-6), T‑трубопроводы и клапаны DN 80, редукция DN 80/DN 50 в газовой фазе, гидравлические нижние клапаны, доступные на уровне пути
• Стандарты и соответствие: требования RID и TSI; стандарты EN / UIC; рама согласно EN 12663-2 и UIC 530-1; маркировка TEN GE

Примечание
Примечание: Представленные описания приведены исключительно в информационных целях.
