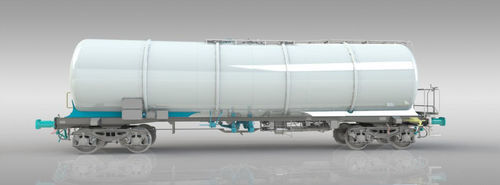

Колесный транспортер Za(c)ns

Особенности

• Цистерна-вагон Za(c)ns объемом 88 м³ разработан для перевозки белого минерального масла; код цистерны L4BH; давление испытания 4 bar.
• Изготовлен в соответствии с регламентами RID и TSI и соответствующими стандартами EN / UIC; маркировка TEN GE для эксплуатации в движении.
• Тара составляет примерно 20,9 т (колесная пара ULT25 и стандартный тормоз) или 20,7 т (ULT25 с тормозом CFCB).
• Рабочий температурный диапазон −20 °C до +50 °C; конструкция соответствует EN 12663-2 и UIC 530-1 для установки автоматического сцепного устройства.

Возможности

• Загрузка через люк (крышка с откидным клапаном на четырех винтах) или через опциональное наливное сопло DN 150.
• Управление с уровня путей с обеих сторон; установлены T-трубопроводы и боковые косые клапаны DN 100 для жидкой фазы.
• Предусмотрено соединение DN 50 / 2 дюйма для газовой фазы.
• Оборудование для загрузки и разгрузки может быть адаптировано под требования заказчика.
• Вагон может изготавливаться и поставляться в нескольких конфигурациях:
• Рама: с центральным комплектом или без, закрепленным вдоль бака (МОДУЛЬНОЕ решение).
• Опции тормозов: KE-GP-A(K) или MH-GP-A(K) в стандартной конфигурации, или опция CFCB; все они создают основу для дальнейшей цифровизации грузовых вагонов.

Преимущества

• Сниженное собственное масса (≈ 20,9 т или 20,7 т в зависимости от конфигурации тормоза).
• Уменьшенная длина вагона (15 000 мм), упрощающая маневры на сортировочной площадке.
• Оптимизированная емкость цистерны для перевозки малой плотности продуктов.

Параметры
Нагрузка на ось: 22,5 т/ось
Ширина колеи: 1 435 мм
Габарит: G1-TSI
Режим тормоза: S
Тип тормоза: MH-GP-A(K), KE-GP-A(K)
Макс. скорость при 90,0 т: 100 км/ч
Макс. скорость (порожний): 120 км/ч
Климатические условия: T1, T3
Rmin: 35,0 м
Длина по буферам: 15 000 мм
Эффективный объем: ~ 88,0 м³
Центральный уклон цистерны: 10°
Расчетное давление / Испытательное давление: 4 bar / 4 bar
Макс. рабочее давление: 3 bar
Тара: ~ 20,9 т (в зависимости от конфигурации)
Грузоподъемность: ~ 69,1 т
Тип тележки: Y25Lsd-KP1, Y25Lsdi(f)-KCI(V)
Материал оборудования: Углеродистая сталь

Технические характеристики

• Модель: Za(c)ns
• Эффективный (цистерна) объем: ~ 88,0 м³
• Нагрузка на ось: 22,5 т/ось
• Ширина колеи: 1 435 мм
• Длина по буферам: 15 000 мм
• Тара: ~ 20,9 т (в зависимости от конфигурации тормоза)
• Грузоподъемность: ~ 69,1 т
• Расчетное давление / Испытательное давление: 4 bar
• Макс. рабочее давление: 3 bar
• Рабочий температурный диапазон: -20 °C до +50 °C
• Доступные типы тормозов: MH-GP-A(K), KE-GP-A(K), опция CFCB
• Типы тележек: Y25Lsd-KP1, Y25Lsdi(f)-KCI(V)
• Центральный уклон цистерны: 10°
• Минимальный радиус кривой (Rmin): 35,0 м
• Материал оборудования: Углеродистая сталь
