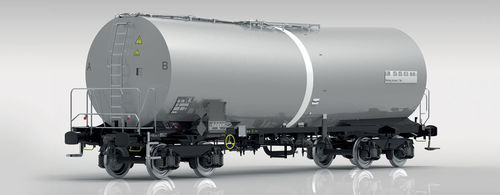

Колесный транспортер Zaens

Особенности

• Вагон-цистерна предназначен для перевозки жидких химических продуктов в соответствии с кодом цистерны L4BH.
• Система обогрева состоит из двух отдельных низкопрофильных канальных контуров, расположенных под цистерной.
• Цистерна утеплена теплоизоляцией толщиной 80 мм, покрытой нержавеющими стальными листами.
• Конструкция вагона соответствует требованиям RID, TSI, EN, UIC и имеет маркировку TEN GE для эксплуатации в движении.

Возможности

• Загрузка/наполнение производится через люк (с крышкой‑флапом, закреплённой 4 винтами) в соответствии с характеристиками перевозимого материала.
• Выгрузка производится через нижнюю сторону, через выпускную трубу DN 100.
• Нижний клапан управляется механическим двухсторонним приводом.
• Вагон оснащён термометром для контроля температуры.

Параметры
Нагрузка на ось — 22,5 т / ось
Ширина колеи — 1 435 мм
Габарит — G1-TSI
Режим торможения — «S»
Тип тормоза — KE-GP (K)
Макс. скорость при 90,0 т — 100 км/ч
Макс. скорость (порожний) — 120 км/ч
Климатическое исполнение — T1
Rmin — 35,0 м
Длина по буферам — 14 150 мм
Эффективный объём — ~ 73,5 м3
Центральный уклон цистерны — 1,5°
Расчётное давление — 4 бар
Макс. рабочее давление — 3 бар
Тара — ~ 22,4 т (BA314)
Полезная нагрузка — ~ 67,6 т
Тип тележки — Y25Lsd-KP1 или Y25Lsd-K
Температура нагрева — макс. 160° C
Материал оборудования — углеродистая сталь

Технические характеристики

• Семейство моделей: Zaens (эффективный объём прибл. 73,5 м³)
• Предназначенный груз: жидкие химические продукты (код цистерны L4BH)
• Изоляция цистерны: 80 мм теплоизоляции, покрытой листами из нержавеющей стали
• Обогрев: два раздельных низкопрофильных канальных контура под цистерной; нагрев до макс. 160° C
• Загрузка: люк с крышкой‑флапом, закреплённой 4 винтами
• Выгрузка: боковой нижний выпуск DN 100; нижний клапан с механическим двухсторонним приводом
• Термометр: установлен
• Конструкция/стандарты: Соответствует RID, TSI, EN, UIC; маркировка TEN GE для эксплуатации
• Нагрузка на ось: 22,5 т/ось
• Ширина колеи: 1 435 мм
• Габарит: G1-TSI
• Режим/тип тормоза: «S» / KE-GP (K)
• Скорости: макс. 100 км/ч (для 90,0 т), 120 км/ч (порожний)
• Климатическое исполнение: T1
• Минимальный радиус Rmin: 35,0 м
• Длина по буферам: 14 150 мм
• Центральный уклон: 1,5°
• Расчётное давление / Макс. рабочее давление: 4 бар / 3 бар
• Тара: ~ 22,4 т (BA314)
• Полезная нагрузка: ~ 67,6 т
• Тип тележки: Y25Lsd-KP1 или Y25Lsd-K
• Материал оборудования: углеродистая сталь
