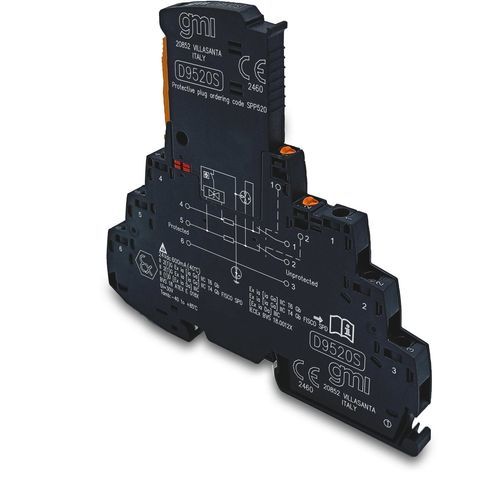

Молниеотвод категория D1/C1/C2/C3 D9520S

Устройство защиты от перенапряжений SIL 3 для сигнальных систем Модель D9520SD9520S обеспечивает двухступенчатую защиту от перенапряжений для трехпроводных сигналов с плавающим входом/выходом в системах измерения, управления и безопасности. Благодаря ширине 6 мм она легко устанавливается в любые распределительные шкафы или шкафы-распределители. Он состоит из защитной вилки и базового элемента. SPD обеспечивает защиту от перенапряжения с импедансом шлейфа 1,65 Ом, с ножом разъединителя на обоих сигнальных путях для легкого тестирования шлейфа.SIL 3 согласно IEC 61508:2010.Вход из зоны 0 (зона 20), установка в зонах 1 и 2.Отключение сигнальной цепи ножом разъединителя.Сигнализация без дополнительного вспомогательного питания, благодаря механическому индикатору состояния.Сигнал не прерывается во время технического обслуживания, благодаря нейтральному сопротивлению при установке и извлечении защитного штекера.Высокая плотность, 6,2 мм на канал.Совместимость с HART.Технические характеристикиНапряжениеНоминальное системное напряжение Un24 В DCМаксимальное непрерывное рабочее напряжение Uc30 В DCРабочий ток600 мА (40°C)ЗащитаКлассификация испытаний IECC1 / C2 / C3 / D1Защита типов сигналов0/4-20 мА HART, Digital I/O, World FIP, F&GНоминальный ток разряда (In)(8/20) мкс: 5 кА (жила-жила) 5 кА (жила-земля) 5 кА (жила-земля)Импульсный ток разряда (Iimp)(10/350) мкс: 0.5 кА (жила-жила) 0,5 кА (жила-земля) 0,5 кА (жила-земля)Общий ток разряда (Itotal)(8/20) мкс: 10 кАМакс. общий ток разряда (Imax)(8/20) мкс: 20 кА (для одного раза)Серийное сопротивление1.65Ω ± 20%Уровень защиты по напряжению (Up)≤ 150 В (C1 - 1 кВ/500 A) жила-земля≤ 275 В (C2 - 10 кВ/5 кА) жила-земля≤ 55 В (C3 - 100 A) жила-земля≤ 750 В (C1 - 1 кВ/500 A) жила-земля≤ 750 В (C2 - 10 кВ/5 кА) жила-земля≤ 1.2 КВ (C3 - 100 A) ядро-земля≤ 80 В (C1 - 1 кВ/500 A) ядро-земля≤ 125 В (C2 - 10 кВ/5 кА) ядро-земля≤ 55 В (C3 - 100 A) ядро-земляВремя отклика tA≤ 1 нс (ядро-ядро) ≤ 1 нс (ядро-земля) ≤ 100 нс (ядро-земля)Условия окружающей средыТемпературные пределы эксплуатации -40 до +85 °C, относительная влажность 5 - 95 %.МонтажТипEN/IEC60715 TH 35 DIN-рейка.Вес около 43 г.Подключениевинтовые клеммные колодки для размещения клемм до 2.5 мм2 гибкие.РасположениеУстановка в безопасной зоне или зоне 2 или зоне 1, группа IIC T4...T6.Класс защитыIP20.РазмерыШирина 6,2 мм, Глубина 100 мм, Высота 105,8 мм.СертификатыATEX: DEKRA ATEX D9410, D9420, D9510, D9520 Серия на английском языке (Европа, BVS 18 ATEX E 018 X, DEKRA, 2022-07-12)IECEx: DEKRA IECEx Серия D9410, D9420, D9510, D9520 Сертификат (Международный, IECEx BVS 18.0012X, DEKRA, 2022-07-18)SIL: EXIDA GM 17/11-006 R008 Анализ для применения SIL D9510S, D9520S (Международный, GM 17/11-006 R008, EXIDA, 2018-03-28)Декларации о соответствииЕвропейская декларация о соответствии для D9410, D9420, D9510, D9520Характеристики / технические характеристикиМодель: D9520Категория: Защита от перенапряжений для сигналов ввода/вывода и сигнализацииШирина: 6,2 ммГлубина: 100 ммВысота: 105,8 ммВес: около 43 гМонтаж: EN/IEC60715 TH 35 DIN-рейкаКласс защиты: IP20Рабочая температура: от -40 до +85 °CОтносительная влажность: от 5% до 95%Номинальное напряжение системы: 24 В DCМаксимальное непрерывное рабочее напряжение: 30 В DCРабочий ток: 600 мА (40°C)Серийное сопротивление: 1,65Ω ± 20%Классификация испытаний IEC: C1 / C2 / C3 / D1HART совместимостьSIL 3 в соответствии с IEC 61508:2010
