Молниеотвод категория D1/C1/C2/C3 D9420S

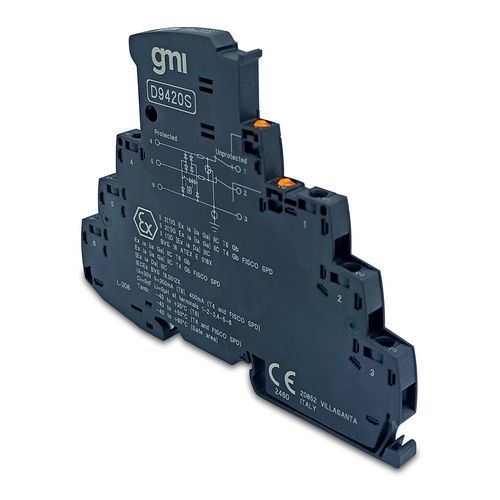

Устройство защиты от перенапряжений SIL 3 для сигнальных систем Модель D9420SD9420S обеспечивает двухступенчатую защиту от перенапряжений для трехпроводных сигналов с плавающим входом/выходом в системах измерения, управления и безопасности. Ширина 6 мм позволяет легко устанавливать его в любые распределительные шкафы. SPD обеспечивает защиту от перенапряжений с импедансом шлейфа 1,65 Ом, с ножом разъединителя на обоих сигнальных путях для легкого тестирования шлейфа.SIL 3 согласно IEC 61508:2010.Вход из зоны 0 (зона 20), установка в зонах 1 и 2.Отключение сигнальной цепи ножом разъединителя.Сигнализация без дополнительного вспомогательного питания, благодаря механическому индикатору состояния.Высокая плотность, 6,2 мм на канал.Совместимость с HART.Технические характеристикиНоминальное системное напряжение Un24 В DCМаксимальное длительное рабочее напряжение Uc30 В DCРабочий ток600 мА (40°C)ЗащитаКлассификация испытаний IECC1 / C2 / C3 / D1Защита типов сигналов0/4-20 мА HART, Digital I/O, World FIP, F&GНоминальный ток разряда (In)(8/20) мкс: 5 кА (жила-жила) 5 кА (жила-земля) 5 кА (жила-земля)Импульсный ток разряда (Iimp)(10/350) мкс: 0.5 кА (жила-жила) 0,5 кА (жила-земля) 0,5 кА (жила-земля)Общий ток разряда (Itotal)(8/20) мкс: 10 кАМакс. общий ток разряда (Imax)(8/20) мкс: 20 кА (для одного раза)Серийное сопротивление1.65Ω ± 20%Уровень защиты по напряжению (Up)≤ 150 В (C1 - 1 кВ/500 A) жила-земля≤ 275 В (C2 - 10 кВ/5 кА) жила-земля≤ 55 В (C3 - 100 A) жила-земля≤ 750 В (C1 - 1 кВ/500 A) жила-земля≤ 750 В (C2 - 10 кВ/5 кА) жила-земля≤ 1.2 КВ (C3 - 100 A) жила-земля≤ 80 В (C1 - 1 кВ/500 A) жила-земля≤ 125 В (C2 - 10 кВ/5 кА) жила-земля≤ 55 В (C3 - 100 A) жила-земляВремя отклика tA≤ 1 нс (жила-жила) ≤ 1 нс (жила-земля) ≤ 100 нс (жила-земля)Условия окружающей средыТемпературные пределы эксплуатации -40 до + 85 °C, относительная влажность 5 - 95 %.МонтажТипEN/IEC60715 TH 35 DIN-рейка.Вес около 60 г.Подключениевинтовые клеммные колодки для размещения клемм до 2.5 мм2 гибкие.РасположениеУстановка в безопасной зоне или зоне 2 или зоне 1, группа IIC T4...T6.Класс защитыIP20.РазмерыШирина 6,2 мм, Глубина 83,5 мм, Высота 105,8 мм.СертификатыATEX: DEKRA ATEX D9410, D9420, D9510, D9520 Серия на английском языке Сертификат (Европа) - BVS 18 ATEX E 018 X, DEKRA, 2022-07-12IECEx: DEKRA IECEx D9410, D9420, D9510, D9520 Серия Сертификат (Международный) - IECEx BVS 18.0012X, DEKRA, 2022-07-18SIL: EXIDA GM 17/11-006 R007 Анализ для применения SIL D9410S, D9420S (международный) - GM 17/11-006 R007, EXIDA, 2018-03-28Декларации о соответствииЕвропейская декларация о соответствии для D9410, D9420, D9510, D9520Характеристики / технические характеристикиМодель: D9420Категория: Защита от перенапряжений для сигналов ввода/вывода и сигнализацииШирина: 6,2 ммНоминальное системное напряжение: 24 В DCМаксимальное непрерывное рабочее напряжение: 30 В DCРабочий ток: 600 мА (40°C)Серийное сопротивление: 1,65Ω ± 20%Класс защиты: IP20Монтаж: EN/IEC60715 TH 35 DIN-рейкаВес: около 60 гРабочая температура: от -40 до +85 °Габариты: 6.2 x 83,5 x 105,8 мм
