Молниеотвод категория D1/C1/C2/C3 D9510S

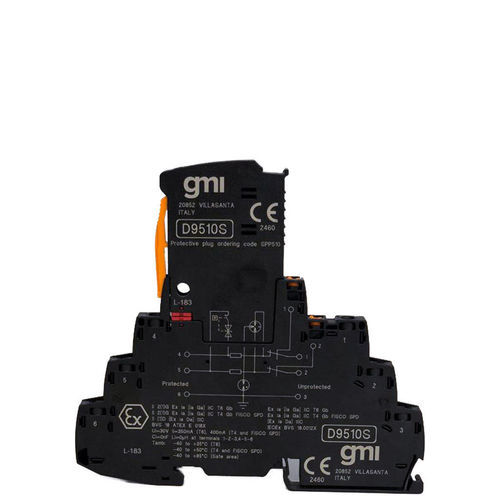

Устройство защиты от перенапряжений SIL 3 для сигнальных систем Модель D9510SD9510S обеспечивает двухступенчатую защиту от перенапряжений для двухпроводных сигналов с плавающим входом/выходом в системах измерения, управления и безопасности. Благодаря ширине 6 мм она легко устанавливается в любые распределительные шкафы или шкафы-распределители. Он состоит из защитной вилки и базового элемента. SPD обеспечивает защиту от перенапряжения с импедансом шлейфа 1,65 Ом, с ножом разъединителя на обоих сигнальных путях для легкого тестирования шлейфа.SIL 3 согласно IEC 61508:2010.Вход из зоны 0 (зона 20), установка в зонах 1 и 2.Отключение сигнальной цепи с помощью ножа разъединителя.Сигнализация без дополнительного питания, благодаря механическому индикатору состояния.Сигнал не прерывается во время технического обслуживания, благодаря нейтральному сопротивлению при установке и извлечении защитного штекера.Высокая плотность, 6,2 мм на канал.Совместимость с HART.Технические характеристики:Питание:Номинальное напряжение системы Un: 24 В DCMax непрерывное рабочее напряжение Uc: 30 В DCРабочий ток: 600 мА (40°C)Защита:Классификация испытаний IEC: C1 / C2 / C3 / D1Защита типов сигналов: 0/4-20 мА HART, цифровой ввод/вывод, World FIP, F&GНоминальный ток разряда (In): (8/20) мкс: 5 кА (жила-жила) 5 кА (жила-земля)Импульсный ток разряда (Iimp): (10/350) мкс: 0.5 кА (жила-жила) 0,5 кА (жила-земля)Общий ток разряда (Itotal): (8/20) мкс: 10 кАМакс. ток полного разряда (Imax): (8/20) мкс: 20 кА (для одного раза)Серийное сопротивление: 1,65Ω ± 20%Уровень защиты по напряжению (Up): ≤ 55 В (C1 - 1 кВ/500 А) жила-жила; ≤ 65 В (C2 - 10 кВ/5 кА) жила-жила; ≤ 55 В (C3 - 100 А) жила-жила; ≤ 900 В (C1 - 1 кВ/500 А) жила-земля; ≤ 1.05 КВ (C2 - 10 кВ/5 кА) жила-земля; ≤ 1,4 КВ (C3 - 100 A) жила-земляВремя отклика tA: ≤ 1 нс (жила-земля), ≤ 100 нс (жила-земля)Условия окружающей среды:Рабочая температура: от -40 до +85 °CОтносительная влажность: от 5% до 95%Монтаж:Тип: EN/IEC60715 TH 35 DIN-рейкаВес: около 42 гПодключение: винтовые клеммные колодки для размещения гибких клемм до 2,5 мм2Расположение: установка в безопасной зоне или зоне 2 или зоне 1, группа IIC T4...T6Класс защиты: IP20Размеры: Ширина 6,2 мм, Глубина 100 мм, Высота 105,8 ммСертификаты:ATEX: DEKRA ATEX D9410, D9420, D9510, D9520 Series English Certificate (BVS 18 ATEX E 018 X, DEKRA, 2022-07-12)IECEx: DEKRA IECEx D9410, D9420, D9510, D9520 Series Certificate (IECEx BVS 18.0012X, DEKRA, 2022-07-18)SIL: EXIDA GM 17/11-006 R008 Анализ для применения SIL D9510S, D9520S (GM 17/11-006 R008, EXIDA, 2018-03-28)Декларации о соответствии:Декларация соответствия ЕС для D9410, D9420, D9510, D9520
