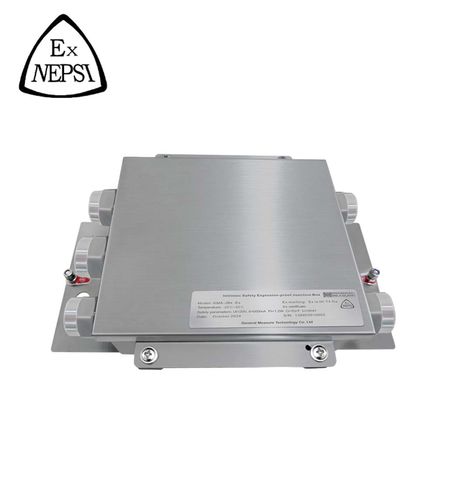

Искробезопасная взрывозащищенная распределительная коробка GMA-JB4-Ex
GMA-JB4-Ex - искробезопасная взрывозащищенная распределительная коробка, поддерживающая подключение 4 аналоговых или цифровых тензодатчиков по 4-проводной схеме. Регулируя значение сопротивления потенциометра, она компенсирует угловые отклонения, эффективно устраняя неточные результаты взвешивания, вызванные разницей углов в приложениях для взвешивания. Корпус из нержавеющей стали с 5 взрывозащищенными кабельными вводами (маркировка Ex: Ex db llC Gb, класс защиты IP: IP66) обеспечивает повышенную защиту и превосходные характеристики защиты от помех. Сертифицированный по стандартам взрывозащиты искробезопасности, он идеально подходит для использования в опасных средах.
Маркировка Ex: Ex ia llC T4 GaI
Степень защиты IP:lP65
Четырехпроводной способ подключения
Внутренние клеммы для проводов обозначены как:
"+E"-- ВОЗБУЖДЕНИЕ +
"-E" -- ВОЗБУЖДЕНИЕ -
"+S" -- СИГНАЛ +
"-S"-- СИГНАЛ -
"GND" -- ЗАЩИТА
Если тензодатчик шестипроводный, закоротите +возбуждение и +сигнал на EX+, закоротите -возбуждение и -сигнал на EX-.
Метод регулировки
Прецизионные потенциометры W1~W4 позволяют точно настроить выходной сигнал каждого тензодатчика, что используется для регулировки отклонения системы на четыре угла.
Метод регулировки четырехугольного отклонения
Перед регулировкой четырехканальный потенциометр плавно поворачивается в среднее положение;
Точно настройте канал с большим отклонением к среднему значению (при наблюдении за одним каналом закройте остальные три канала);
Повторяйте шаг 2 до тех пор, пока милливольтовые сигналы четырех каналов не станут одинаковыми.
---
