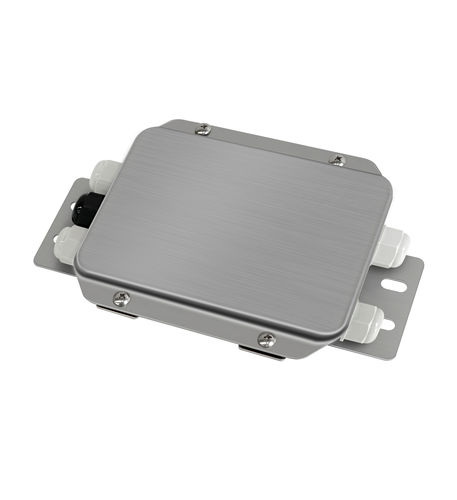

Настенная соединительная коробка GM-JX-M

выступающаяантикоррозионнаяводостойкая

Распределительная коробка тензодатчика GM-JX-M GM-JX-M - это распределительная коробка для четырехпроводных тензодатчиков. Помимо регулирования функции подключения, она может компенсировать и корректировать отклонение угла наклона весов путем регулировки значения сопротивления прецизионного потенциометра. В некоторых особых случаях взвешивания, когда угловое отклонение слишком велико и влияет на результаты измерений, эта распределительная коробка может эффективно решить проблему. Метод четырехпроводного подключения Внутренние клеммы проводов обозначены как: "+E"-- ВОЗБУЖДЕНИЕ + "-E" -- ВОЗБУЖДЕНИЕ - "+S" -- СИГНАЛ + "-S"-- СИГНАЛ - "GND" -- ЗАЩИТА Метод регулировки Прецизионный потенциометр W1~W4 позволяет точно настроить выходной сигнал каждого тензодатчика, который используется для регулировки отклонения системы на четыре угла. Метод регулировки четырехугольного отклонения Перед регулировкой четырехканальный потенциометр плавно поворачивается в среднее положение; Точно настройте канал с большим отклонением к среднему значению (при наблюдении за одним каналом закройте остальные три канала); Повторяйте шаг 2 до тех пор, пока милливольтовые сигналы четырех каналов не станут одинаковыми.
