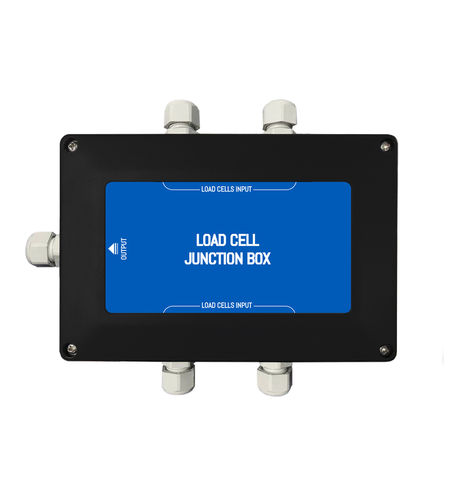

Настенная соединительная коробка GM-JX-V

для датчика силы

GM-JX-V не является обычной и традиционной распределительной коробкой тензодатчика. В дополнение к регулированию функции подключения, она может компенсировать и корректировать отклонение угла в четыре раза путем регулировки значения сопротивления прецизионного потенциометра. В некоторых особых случаях взвешивания, когда отклонение угла настолько велико, что влияет на результаты измерений, эта распределительная коробка может эффективно решить проблемы пользователя. Шестипроводной метод подключения 1. Совместима также с четырехпроводными тензодатчиками 2. Клеммы внутренних проводов обозначены как: "EX+"-- ВОЗБУЖДЕНИЕ + "SN+" -- ЧУВСТВО + "EX-" -- ВОЗБУЖДЕНИЕ - "SN-" -- ЧУВСТВО - "SIG+" -- СИГНАЛ + "SIG-" -- СИГНАЛ - "GND" -- ЗАЩИТА Метод регулировки 1. Прецизионный потенциометр VR1~VR4 позволяет точно настроить выходной сигнал каждого тензодатчика, который используется для регулировки отклонения системы на четыре угла. 2. Четырехканальные переключатели SW1 - SW4 используются для отключения или подключения соответствующего тензодатчика. Когда он находится в положении OFF, тензодатчик отсоединен от системы. Когда он находится в положении ON, датчик нагрузки подключен к системе.
