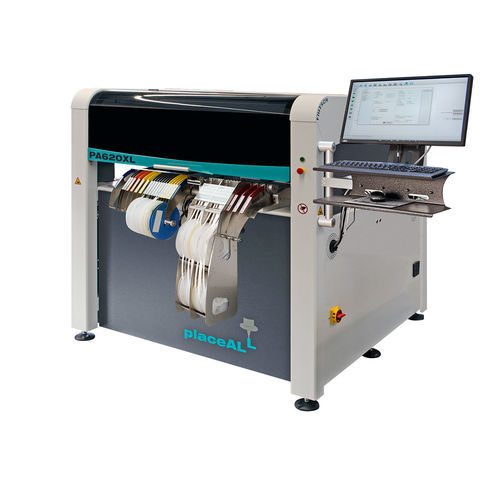

Манипулятор для захвата, подъема и перемещения деталей для светодиода placeALL®620XL

для BGASMTдля автономного использования

Обзор
placeALL®620XL обеспечивает наибольшую зону монтажа в серии placeALL®. Его габариты позволяют обрабатывать крупные проекты печатных плат и оставляют место для нескольких лотков и подающих устройств. Машина может быть сконфигурирована до 346 позиций подачи; при интеграции inline-системы в передней части остаются 262 позиции подачи и место для нескольких лотков. Опционально доступна разделяемая рама (split frame).

Область применения
SMT-монтаж и дозирование при малых и средних сериях. Производительность до 10 500 компонентов/час (две головки) / 6 000 (4600 / IPC9850).

Системы подачи

• Подача компонентов из ленты (tape), стержня (stick), участка ленты, лотка (tray) и навесных компонентов.

Совместимые компоненты
Чипы от 0201 до Fine Pitch 70 × 70 мм и шаг 0,3 мм; BGA, µBGA, CSP, QFN и нестандартные детали, такие как разъемы и проводные THT-светодиоды.

Сравнение продуктов (placeALL®620 | placeALL®620L | placeALL®620XL)
placeALL®620 | placeALL®620L | placeALL®620XL
108 слотов для FEEDER single tape 8 или 12 мм | 144 слота для FEEDER single tape 8 или 12 мм | 176 слотов для FEEDER single tape 8 или 12 мм
макс. 208 позиций для 8 мм лент | макс. 248 позиций для 8 мм лент | макс. 248 позиций для 8 мм лент
макс. 2 монтажных головки | макс. 2 монтажных головки | макс. 2 монтажных головки
платформа 2000 x 1500 x 1600 мм с FEEDER | платформа 2350 x 1500 x 1600 мм с FEEDER | платформа 2350 x 1800 x 1500 мм с FEEDER
10500 (две головки) 6000 (4600 / IPC9850) компонентов/час | 10500 (две головки) 6000 (4600 / IPC9850) компонентов/час | 10500 (две головки) 6000 (4600 / IPC9850) компонентов/час

Технические данные

• 176 слотов для FEEDER single tape 8 или 12 мм
• Макс. 346 позиций для 8 мм лент
• Макс. 2 монтажных головки
• Макс. 2 дозирующих головки
• Опциональная разделяемая рама
• Макс. размер платы: 910 x 760 мм
• Платформа с FEEDER: 2350 x 1800 x 1500 мм
• Режимы работы: standalone или inline
