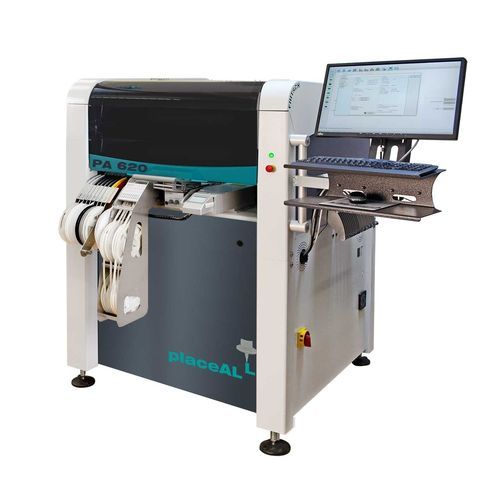

Автоматический манипулятор для захвата, подъема и перемещения деталей placeALL®620

для светодиодадля BGASMT

Станок placeALL®620 имеет модульную структуру и может использоваться для сборки от малых до средних серий. Благодаря широкому ассортименту обрабатываемых компонентов, начиная с микросхем модели 0201 и заканчивая FP-деталями 70 x 70 с шагом 0,3 мм и BGA, можно гибко собирать даже сложные задачи. Максимально 208 возможных положений подающего механизма и интеллектуальное программное обеспечение позволяют сократить время переналадки до минимума. Кроме того, машины placeALL® могут быть интегрированы в сборочную инлайн-систему (например, нашу smartLINE), которая может работать в соответствии со стандартом SMEMA. Сборка и дозирование SMT малых и средних объемов, до 10500 (две головки) 6000 (4600 / IPC9850) компонентов в час. Подача компонентов с ленты, липкой ленты, ленточной полосы, лотка и свободных компонентов. Микросхемы 0201 до мелкого шага 70 × 70 мм и шага 0,3 мм, BGAs, µBGAs, CSPs, QFNs и заказные детали, такие как разъемы, проводные THT-LEDs и т.д. С помощью этой системы компоненты размером до 70 × 70 мм, включая штырьки (FP) и шарики BGA, могут быть измерены с помощью изображения с камеры. Программное обеспечение дополнительно проверяет, являются ли контакты прямыми, соответственно, имеются ли шарики. Эти меры приводят к повышению производительности и снижению коэффициента ошибок. Система Vision system 2 может быть интегрирована непосредственно в placeALL® или может быть модернизирована на месте в любое время. smartFEEDER® - это интеллектуальные подающие устройства, оснащенные микропроцессорным управлением. С помощью беспроводного считывателя штрих-кодов штрих-коды бобин и питателей программируются и сохраняются в программном обеспечении. Теперь устройство placeALL® Pick&Placer имеет информацию о количестве, типе и положении подающего устройства. Таким образом, время переналадки между различными проектами значительно сокращается.
