Манипулятор для захвата, подъема и перемещения деталей для светодиода placeALL®620L

для BGASMTмодульный

Информация о продукте

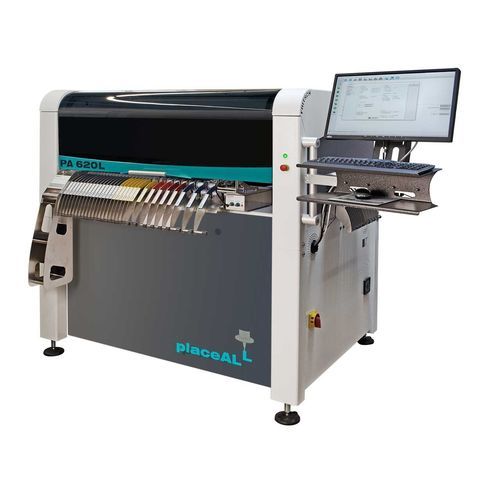

placeALL®620L выполнен модульно и имеет большую область установки по сравнению с placeALL®620. Поддерживает широкий спектр компонентов — от 0201-чипов до fine‑pitch компонентов с шагом 0,3 мм и BGA, что обеспечивает гибкую сборку сложных проектов. При наличии до 284 позиций для фидеров (настраиваемых) и интеллектуального ПО время переналадки сведено к минимуму. Всю область установки можно использовать для монтажа крупных плат (до 910 × 430 мм).

Область применения
Сборка SMT и диспенсирование для малого и среднего объема производства. Производительность: до 10 500 компонентов/час (две головы); 6 000 (4600 / IPC9850).

Узлы подачи

• Подача компонентов с ленты (tape), стержня, сегмента ленты, в лотке (tray) и вразброс

Поддерживаемые компоненты

• Чипы 0201 до Fine Pitch 70 × 70 мм, шаг 0,3 мм
• BGA, µBGA, CSP, QFN
• Специальные детали: разъемы, проводные THT‑LED и т. п.

Сравнение продуктов

• placeALL®620: 108 слотов для FEEDER single tape 8 или 12 мм; макс. 208 позиций для лент 8 мм; макс. 2 монтажных головы; платформа 2000 × 1500 × 1600 мм с FEEDER; 10 500 (две головы) / 6 000 (4600 / IPC9850) комп./час.
• placeALL®620L: 144 слота для FEEDER single tape 8 или 12 мм; макс. 248 позиций для лент 8 мм; макс. 2 монтажных головы; платформа 2350 × 1500 × 1600 мм с FEEDER; 10 500 (две головы) / 6 000 (4600 / IPC9850) комп./час.
• placeALL®620XL: 176 слотов для FEEDER single tape 8 или 12 мм; макс. 248 позиций для лент 8 мм; макс. 2 монтажных головы; платформа 2350 × 1800 × 1600 мм с FEEDER; 10 500 (две головы) / 6 000 (4600 / IPC9850) комп./час.

Характеристики / Технические спецификации

• 144 слота для FEEDER single tape 8 или 12 мм
• макс. 248 позиций для лент 8 мм
• до 284 позиций фидеров (настраиваемых)
• макс. 2 монтажных головы
• макс. 2 диспенсерных головы
• опционально делимая рама
• макс. размер печатной платы: 910 × 430 мм
• площадь установки (с фидерами): 2350 × 1500 × 1600 мм
• режимы работы: standalone или inline
• Производительность: до 10 500 компонентов/час (две головы); 6 000 (4600 / IPC9850)
